Enceinte de confinement à filtration sur mesure pour laboratoire et industrie

En savoir plus sur Enceinte de confinement à filtration sur mesure pour laboratoire et industrie

Une enceinte filtrante sur mesure pour capter vapeurs chimiques et particules à la source

Une protection adaptée aux équipements et procédés hors standard

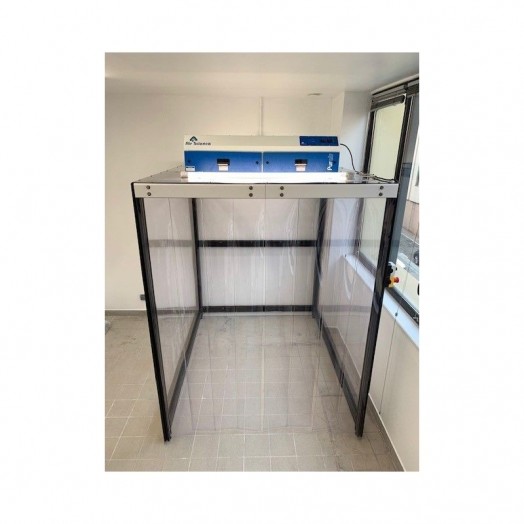

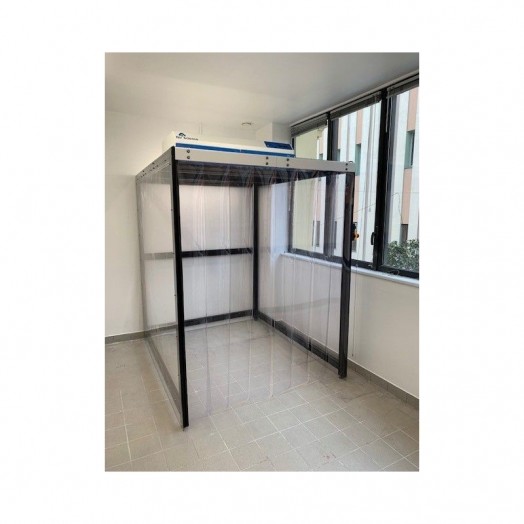

Cette enceinte de confinement à filtration est destinée aux applications pour lesquelles les dimensions, les accès ou les contraintes d’utilisation ne permettent pas l’installation d’une hotte de laboratoire standard. Sa conception sur mesure permet de créer un volume de travail protégé autour d’un équipement scientifique, d’une machine ou d’un procédé potentiellement émissif.

L’enceinte peut notamment être installée autour d’une table de travail, d’une imprimante 3D, d’un système automatisé ou d’un équipement industriel de grandes dimensions. Sa structure démontable facilite son acheminement, son assemblage et son intégration dans des locaux existants.

L’air présent dans l’enceinte est aspiré afin de maintenir la zone de travail en dépression par rapport au local. Ce flux d’air dirigé vers le système de filtration protège l’opérateur et les espaces environnants.

Une filtration sélectionnée selon les polluants

La composition du système de filtration est déterminée à partir des substances employées, des émissions générées et des conditions réelles d’utilisation :

• la filtration au charbon actif permet d’adsorber les vapeurs chimiques, les composés organiques volatils et les molécules responsables des odeurs, sous réserve de sélectionner un charbon compatible avec les substances concernées
• la filtration HEPA H14 est destinée à retenir les particules fines, poussières et aérosols en suspension
• une combinaison de filtres moléculaires et particulaires peut être étudiée lorsque le procédé génère simultanément des vapeurs chimiques et des particules

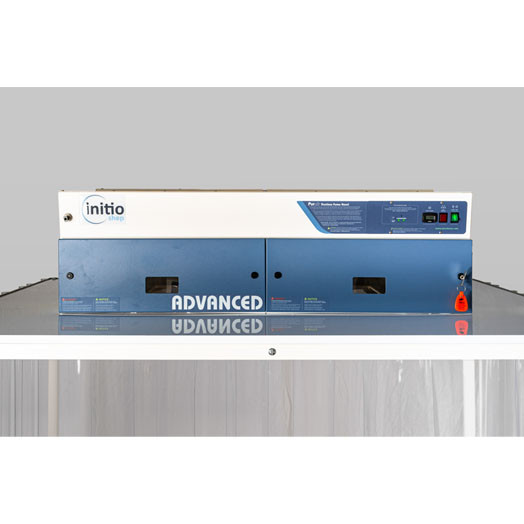

Selon les dimensions de l’enceinte et le niveau de confinement recherché, une ou plusieurs têtes de filtration Purair Basic ou Purair Advanced peuvent être intégrées. Le dimensionnement aéraulique et la configuration des filtres sont définis après analyse de l’application.

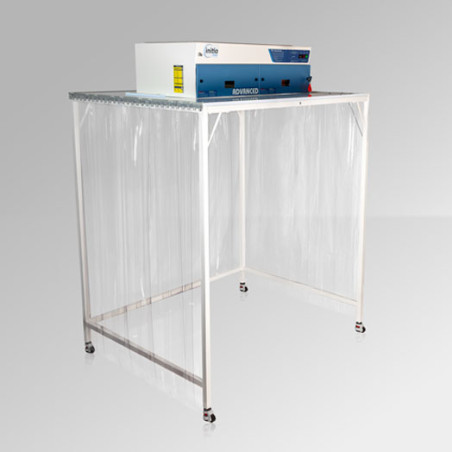

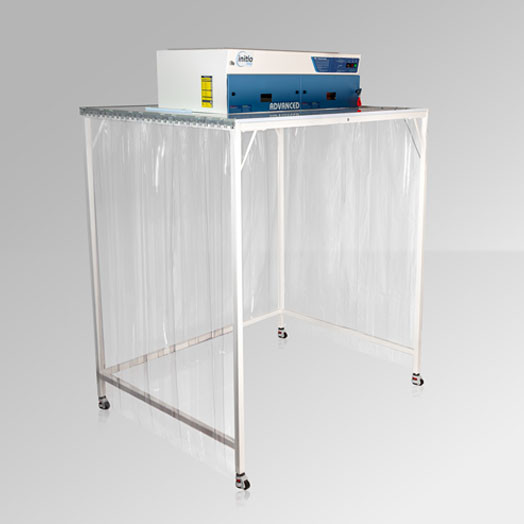

Caractéristiques techniques de la configuration présentée

• Dimensions extérieures : 1600 × 1300 × 2330 mm (L x P x H)
• Dimensions intérieures utiles : 1520 × 1220 × 2000 mm (L x P x H)
• Fabrication possible dans d’autres dimensions, sur étude
• Structure acier peint époxy démontable et assemblable sur site (livré démonté en standard ou monté sur demande)

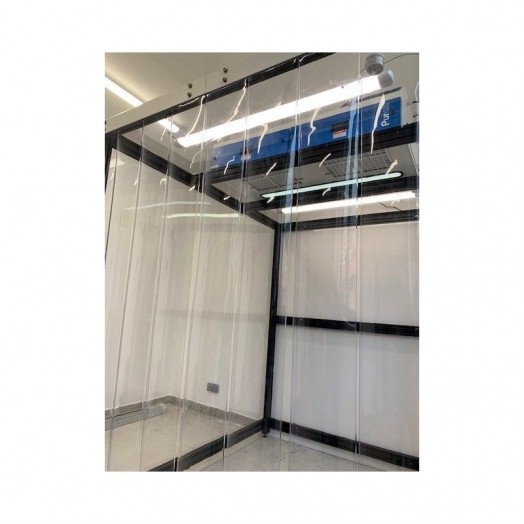

• Fermeture périphérique en rideaux à lanières PVC transparentes (ou par parois rigides transparentes sur demande)
• Accès frontal ouvert ou adapté aux manipulations de l’opérateur, selon votre process
• Plafond rigide en polypropylène blanc, recevant une tête de filtration (ou plusieurs selon process et dimensions de l'enceinte)

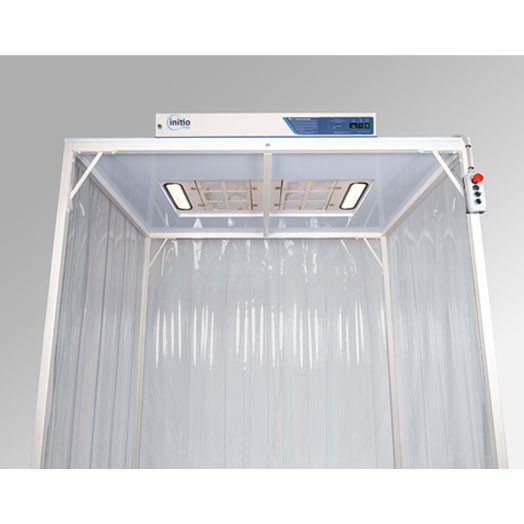

• Éclairage intégré de la zone de travail
• Commandes accessibles depuis la face avant
• Détection automatique de la saturation des filtres principaux
• Configuration de référence comprenant une tête de filtration, deux filtres principaux au charbon actif et deux filtres de sécurité HEPA H14
• Installation, assemblage et essais sur site disponibles sur demande

Les dimensions, les matériaux, le nombre de têtes de filtration, les accès et la composition des filtres peuvent être personnalisés en fonction du procédé à sécuriser.

Les avantages de l’enceinte de confinement sur mesure

• Captation des émissions au plus près de leur source
• Réduction de l’exposition des opérateurs aux polluants aéroportés
• Limitation de la dispersion des vapeurs, odeurs et particules dans le local
• Adaptation aux équipements trop volumineux pour une hotte conventionnelle
• Conservation d’un accès ergonomique à la machine et à la zone de manipulation
• Intégration possible autour d’une table ou d’un équipement déjà installé
• Fonctionnement autonome sans raccordement à un réseau d’extraction centralisé lorsque la filtration et le recyclage de l’air sont compatibles avec l’application. (Raccordement tout de même possible si souhaité, via une pièce supplémentaire de captation de sortie d'air de la tête de filtration).
• Évolution possible de la configuration en fonction des besoins du laboratoire ou de l’atelier

Laboratoires et ateliers concernés

Cette enceinte filtrante sur mesure s’adresse notamment :

• aux laboratoires de recherche et développement
• aux laboratoires de contrôle qualité et d’analyse
• aux plateformes technologiques et centres d’essais
• aux ateliers de prototypage et de fabrication additive
• aux industries pharmaceutiques, chimiques, cosmétiques et électroniques
• aux ateliers industriels utilisant des résines, solvants, colles, poudres ou autres produits susceptibles de générer des émissions
• aux établissements d’enseignement et centres de formation disposant d’équipements potentiellement émissifs

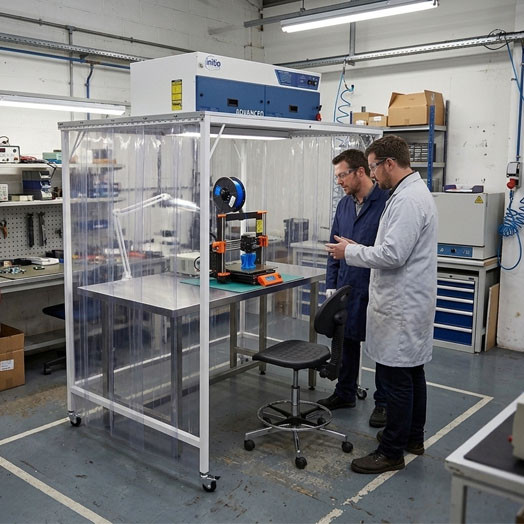

Elle peut être étudiée pour le confinement d’imprimantes 3D à filament ou à résine, de systèmes robotisés, d’appareils scientifiques, de machines de dépôt, d’équipements d’électrochimie ou de procédés produisant des poussières et particules fines.

Une étude technique pour chaque application

Le choix d’une enceinte de confinement ne doit pas reposer uniquement sur ses dimensions. La nature des substances, leur quantité, leur fréquence d’utilisation, les températures du procédé, les émissions attendues, les accès nécessaires et les contraintes du local doivent également être analysés.

Pour étudier votre projet, transmettez-nous les dimensions de l’équipement, une description des opérations réalisées, la liste des produits employés ainsi que leurs fiches de données de sécurité. INITIO vous accompagne dans le dimensionnement de l’enceinte, la sélection des filtres et la définition des équipements nécessaires.

Les applications présentant un risque ATEX, biologique, radiologique ou des contraintes thermiques particulières doivent faire l’objet d’une étude spécifique.
