Enceinte filtrante sur mesure pour équipement de laboratoire

En savoir plus sur Enceinte filtrante sur mesure pour équipement de laboratoire

Une enceinte ventilée conçue autour de votre équipement scientifique

Les équipements scientifiques et les systèmes automatisés ne peuvent pas toujours être installés sous une hotte de laboratoire standard. Leurs dimensions, leurs accès techniques, leurs mouvements mécaniques ou les opérations de maintenance peuvent nécessiter une solution de confinement spécifiquement étudiée.

Nous concevons des enceintes filtrantes sur mesure permettant d’intégrer un appareil ou un procédé tout en conservant son accessibilité. Le projet peut prendre la forme d’une adaptation d’un modèle existant ou d’une enceinte entièrement personnalisée.

La conception est réalisée à partir des dimensions souhaitées de l’équipement, des émissions générées, des manipulations effectuées par les opérateurs et des contraintes du laboratoire. L’objectif est de capter les polluants au plus près de leur source et de limiter leur dispersion dans l’environnement de travail.

Captation des vapeurs et particules par mise en dépression

L’enceinte est maintenue en dépression par rapport au laboratoire. Le flux d’air entrant contribue au confinement des vapeurs, fumées, aérosols et particules produits à l’intérieur de l’équipement.

Selon la géométrie de l’appareil et la localisation des émissions, l’écoulement de l’air peut être configuré verticalement, horizontalement, transversalement ou de manière multidirectionnelle. Cette étude aéraulique permet d’adapter la captation au fonctionnement réel du procédé et aux accès nécessaires.

La configuration doit être validée en tenant compte de la nature des polluants, de leur quantité, de leur température, de leur fréquence d’émission et des conditions d’utilisation.

Filtration au charbon actif, HEPA ou ULPA

Plusieurs technologies de filtration peuvent être intégrées selon les polluants identifiés :

• la filtration au charbon actif permet d’adsorber les vapeurs chimiques, les composés organiques volatils et les molécules responsables des odeurs, sous réserve de sélectionner un média compatible avec les substances utilisées
• la filtration HEPA ou ULPA est destinée à retenir les poussières, particules fines et aérosols en suspension
• une combinaison de filtres moléculaires et particulaires peut être mise en œuvre lorsque le procédé génère simultanément des vapeurs et des particules
• l’enceinte peut également être conçue sans filtration intégrée et raccordée au réseau d’extraction ou au système CVC du bâtiment

Pour les configurations autonomes sans rejet extérieur, l’air traité peut être recyclé dans le laboratoire uniquement après validation de la compatibilité des produits, du dimensionnement aéraulique et de la capacité de rétention des filtres. Le système peut intégrer des alarmes de débit d’air et de saturation des filtres.

Matériaux et construction personnalisables

Les matériaux sont sélectionnés selon la compatibilité chimique, les exigences de nettoyage, les contraintes mécaniques et l’environnement d’installation.

Les constructions disponibles comprennent notamment :

• la tôle d’acier revêtue de peinture époxy
• l’acier inoxydable
• les profilés en aluminium
• le polypropylène
• l’acrylique
• le polycarbonate
• le verre trempé

Les dimensions de l’enceinte sont adaptées à l’encombrement de l’équipement, aux dégagements nécessaires, à l’ouverture de ses portes et à ses opérations de maintenance.

Différents systèmes d’accès peuvent être intégrés : portes coulissantes horizontales ou verticales, portes battantes, panneaux relevables, lanières PVC transparentes ou passages équipés de ports pour gants.

Équipements et accessoires disponibles

L’enceinte filtrante peut recevoir les équipements nécessaires à son utilisation et à son intégration dans le laboratoire :

• passages de câbles, gaines et connexions techniques
• contrôleur de vitesse de ventilation
• éclairage intérieur
• alarme de débit d’air
• surveillance de la saturation des filtres
• prises électriques
• évier et raccordements aux fluides
• ouvertures dédiées aux opérations de chargement ou de maintenance

Le positionnement de chaque accessoire est défini en fonction des mouvements de l’opérateur et du fonctionnement de l’appareil.

Applications en laboratoire et dans l’industrie

Cette enceinte ventilée sur mesure peut notamment être étudiée pour :

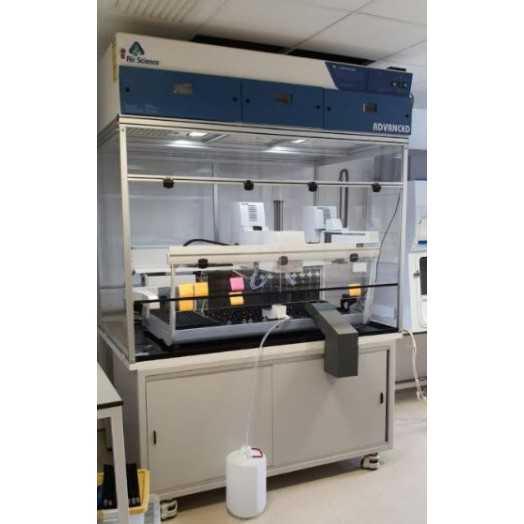

• les systèmes robotisés et plateformes automatisées
• les appareils HPLC et équipements de chromatographie
• les fours et procédés thermiques compatibles
• les imprimantes 3D et équipements de fabrication additive
• les machines de dépôt et de traitement de surface
• les installations d’électrochimie

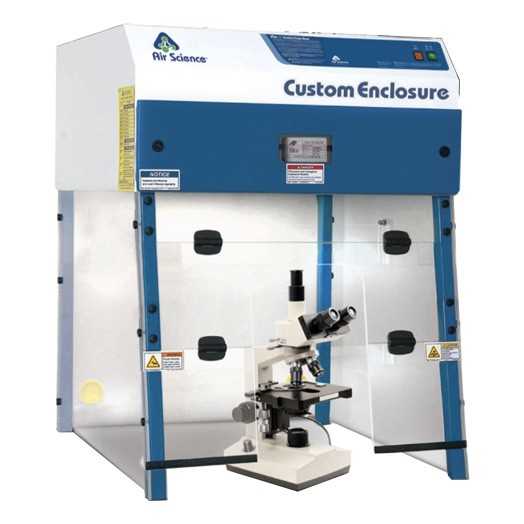

• les analyseurs, microscopes et appareils scientifiques encombrants
• les procédés utilisant des solvants, résines, colles, poudres ou produits chimiques volatils

Elle s’adresse aux laboratoires de recherche et développement, laboratoires de contrôle qualité, industries pharmaceutiques, chimiques, cosmétiques et électroniques, ateliers de prototypage, établissements d’enseignement et plateformes technologiques.

Les avantages d’une enceinte filtrante personnalisée

• Adaptation précise aux dimensions et aux accès de l’équipement
• Captation des émissions au plus près de leur source
• Réduction du risque de dispersion des polluants dans le laboratoire
• Conservation de l’ergonomie et de l’accessibilité du procédé
• Choix des matériaux selon la compatibilité chimique
• Filtration moléculaire, particulaire ou combinée
• Fonctionnement autonome ou raccordement au réseau d’extraction existant
• Intégration d’accessoires, d’alarmes et de connexions techniques
• Conception évolutive à partir d’un modèle standard ou entièrement sur mesure

Une étude technique adaptée à votre procédé

Pour étudier votre projet, transmettez-nous :

• les dimensions et la documentation technique de l’équipement
• les dégagements nécessaires à son fonctionnement
• une description des opérations réalisées
• la liste des produits et substances employés
• les fiches de données de sécurité correspondantes
• les émissions attendues et leur fréquence
• les accès nécessaires à l’opérateur et à la maintenance
• les caractéristiques du réseau d’extraction existant, le cas échéant

INITIO vous accompagne dans la définition des dimensions, des matériaux, de l’aéraulique, de la filtration et des accessoires nécessaires.

Les applications présentant un risque ATEX, biologique, radiologique ou des contraintes thermiques particulières doivent être signalées dès le début du projet et faire l’objet d’une étude spécifique.
