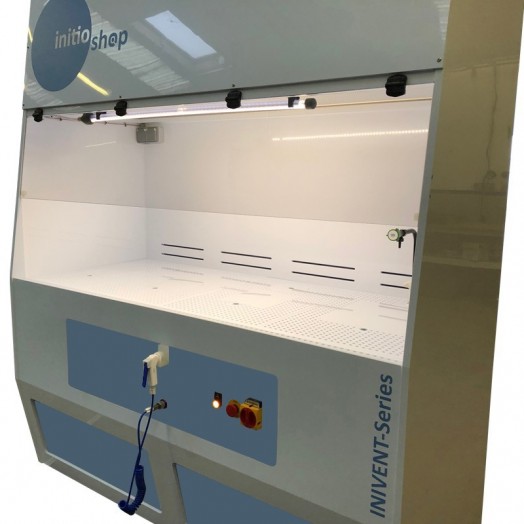

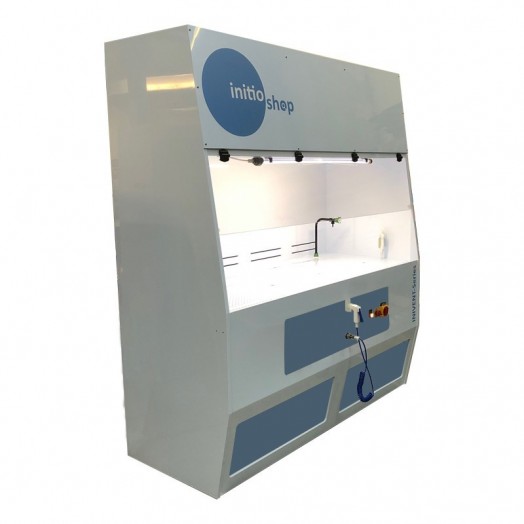

Hotte de travail sous extraction en polypropylène

  • Référence: INIVENT-Series

Station de travail en matière polypropylène pour milieu chimique acide, base ou solvant formant une hotte d'extraction en partie supérieure.
Ensemble compact formant un plénum de rétention des liquides et des vapeurs sous le plan de travail avec un box de rangement avec rétention en partie inférieure.

Cet équipement peut être configuré sur demande aux normes NF EN 14175, sécurité et contrôle liés au confinement des émanations chimiques dans une enceinte de chimie.

livraison Livraison 6 semaines
Donnez votre avis
Lire les avis

11 984,00 € HT

Demande de devis
Pour obtenir un devis, ajoutez le produit au panier. Vous pourrez ensuite le transformer en demande de devis

En savoir plus sur Hotte de travail sous extraction en polypropylène

Découvrez notre station de travail de la gamme INIVENT-Series, ensemble compact réalisé en matière polypropylène, pour vos travaux de chimies acides, bases ou solvants.

INIVENT-Series apporte la sécurité nécessaire aux opérateurs durant les opérations chimiques.

La hotte de chimie INIVENT-Series est destinée à évacuer les émanations chimiques grâce à son conduit d'extraction, l'ensemble de la hotte est réalisé en matière polypropylène résistante aux produits chimiques.

Les conditions d'utilisations de cette hotte INIVENT-Series permet aux opérateurs le travail en toute sécurité grâce aux réglages de l'extraction laissant un volume d'air passer en partie frontale afin qu'aucune émanation toxique ne sorte de l'enceinte de confinement.

L'extraction du réseau permettra une vitesse de passage d'air de 0.45m/s


Les caractéristiques standards incluent :
- Façade ergonomique et facile d'accès, simple à nettoyer
- Vitre avant en acrylique transparent à charnières, prévues pour les éclaboussures accidentelles de chimies
- Ouverture d'accès de 350 mm offre à l'opérateur une entrée de travail suffisante. les glaces s'ouvrent complètement de 700 mm
- Plan de travail en polypropylène de 12 mm d'épaisseur et se trouve à 890 mm du sol

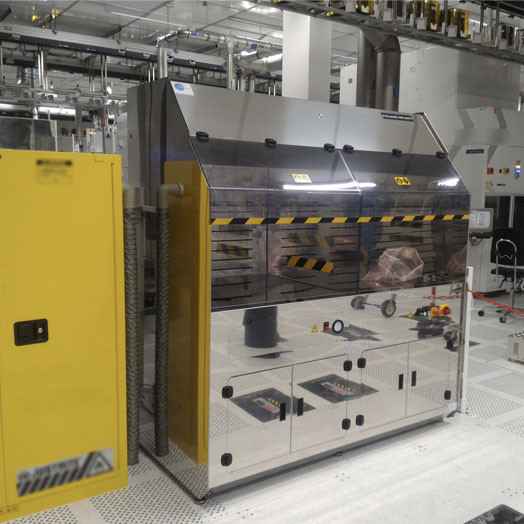

En option un plan de travail inox est proposé pour les opérations solvant

Il est possible de disposer d'espace de stockage en partie inférieure de l'équipement, cet espace de stockage est accessible via les portes coulissantes à l'avant et les panneaux amovibles intérieurs à l'arrière.

Le flux d'air horizontal est favorisé grâce à un déflecteur arrière et un panneau interne.

Un logement a été incorporé en face avant pour la pose du matériel électronique lié aux éventuels bains de chimie pour le dialogue homme machine.

L'ensemble des émanations et des coulures sont évacuées vers le plénum principal situé en dessous du plan de travail de la station, la conception permet le passage d'air dans toutes les zones assurant une vitesse de passage d'air en partie frontale de l'équipement

Livré avec un luminaire fluorescent dans un compartiment étanche en polypropylène, soudé avec une lentille de polypropylène translucide.

Le collier (s) d'échappement (s) supérieur (s) de 250 mm permet la connexion avec le réseau d'extraction du client.

livré avec câble de liaison pour raccordement sur un réseau 230 VAC 50 Hz.

Expédié assemblé, entièrement testé et prêt à l'emploi.

Inivent équipement à la norme européenne EN 14175

Cette norme a pour objectif de fournir aux utilisateurs, les prescriptions de sécurité et de performance relatives aux équipements de laboratoire.

Elle fournit en particulier la définition des essais relatifs à la ventilation de l'équipement à réaliser.

Ces essais sont classés en 3 catégories: Les essais de type, les essais de réception et les essais périodiques. Ce présent rapport concerne les essais de type permettant de qualifier la conception de l'équipement examinée du point de vue de ses qualités aérauliques mais aussi au niveau de son environnement de fonctionnement prenant en considération les dimensions et conditions d’essais.

Un des principes de base relatif à la ventilation de l'équipement et à respecter lors de sa conception est que la concentration des substances chimiques qui s’échappent de son volume de travail vers la pièce où elle se trouve, doit être limitée quelles que soient les conditions de fonctionnement.

Méthode d’essais de type de la norme européenne EN 14175

- Vérification des conditions environnementales de mesure

- Débit volumique de la vitesse d’air

- Vitesses d’air frontales

- Confinement dans le plan de mesure intérieur

- Efficacité du renouvellement d’air

- Pertes de charge de l'équipement

- Essais de l’indicateur de débit d’air

Ce paragraphe est un résumé des descriptions des tests de type de la norme, comprenant, pour chacun des 8 paramètres ci-dessus, le principe de l’essai, le mode opératoire et les résultats de mesure définis dans la norme. Veuillez consulter la norme EN 14175 – 3 pour l’information complète concernant les différents essais, veuillez consulter l'AFNOR.

Descriptif du matériel présent sur l'équipement

- Une sonde de contrôle de débit d'air

- Un afficheur digital en face avant de l'équipement pour visualiser la vitesse de passage d'air dans l'enceinte de      confinement, consigne de vitesse et alarme

- Un buzzer sonor en cas de défaut (seuil de passage d'air insuffisant)

- Une balise lumineuse signalant le défaut (seuil de passage d'air insuffisant)

- Un capteur placé sur la vitrine signalisation d'une modification du débit d'air en cas d'ouverture relié à la balise      lumineuse

En option : la configuration avec l'automatisation du volet de réglage sur l'extraction.

Fiche technique

Hauteur 2180 mm (extérieur)
Largeur INIVENT-1050 : 1050 mm ; INIVENT-1250 : 1250 mm ; INIVENT-1500 : 1500 mm ; INIVENT-1850 : 1850 mm (extérieur)
Profondeur 945 mm (extérieur)
Matière Polypropyléne
Épaisseur matière 12 mm et 20 mm
Couleur Blanc
Série 4 modèles disponibles : INIVENT-1050 ; INIVENT-1250 ; INIVENT-1500 ; INIVENT-1840
Produits admissibles Acides, bases, solvants (Hors Chrome 5)
Capacité de stockage INIVENT-1050 : 1 placard ; INIVENT-1250 : 1 placard ; INIVENT-1500 : 2 placards ; INIVENT-1850 : 2 placards
Diamètre Exhaust INIVENT-1050 : 1x200 mm ; Exhaust INIVENT-1250 : 1x200 mm ; Exhaust INIVENT-1500 : 1x250 mm ; Exhaust INIVENT-1850 : 1x250 mm
Raccordement air Arrivée d'air et d'azote en 6 mm
Raccordement entrée fluide Arrivée d'eau : 20 mm par union PP/PVC Din Iso
Raccordement sortie fluide Evacuation plénum : 40 mm par union PP Din Iso
Débit Exhaust INIVENT-1050 : 800 m3/H ; Exhaust INIVENT-1250 : 1100 m3/H ; Exhaust INIVENT-1500 : 1400 m3/H ; Exhaust INIVENT-1850 : 1650 m3/H
Puissance 230 volts, 50 Hz, 16 Ampères
Marque Initio-Shop
Poids INIVENT-1050 : 130 kg ; INIVENT-1250 : 150 kg ; INIVENT-1500 : 190 Kg ; INIVENT-1850 : 210 Kg
Normes CE, NF EN 14175
Marquage CE
Garantie 2 ans
