Hotte d'extraction avec flux laminaire

  • Référence: INIFLOW-COMPACT-655

La hotte INIFLOW-Series est conçue pour lier les travaux de chimies corrosives, nocives ou toxiques que sont les chimies acides, bases ou solvants avec vos recherches nécessitant de l'ultra propreté sans apport de contaminant métallique, ou autres particules.

Hotte conçue pour l'élimination des émanations toxiques tout en conservant une protection particulaire du plan de travail.

livraison Livraison 6 à 8 semaines
Donnez votre avis
Lire les avis

Demande de devis

Refresh the code



En savoir plus sur Hotte d'extraction avec flux laminaire

Enceinte d'extraction en polypropylène sous flux laminaire

La INIFLOW-Series de Initio-Shop est une hotte autonome et autoportante avec flux laminaire et une extraction sur l'ensemble du poste.

La INIFLOW-Series est un poste de travail chimique à flux laminaire conçue pour assurer une protection optimale de l'opérateur et assurer une protection particulaire de vos manipulations ou process. Le front incliné ergonomique maximise la productivité en réduisant la fatigue et l'inconfort de l'opérateur.

Les conditions d'utilisation de la hotte INIFLOW-Series permettent aux opérateurs le travail en toute sécurité grâce aux réglages du flux et de l'extraction laissant un volume d'air passer en partie frontale afin qu'aucune émanation toxique ne sorte de l'enceinte de confinement.

Ses fonctions fournissent de l'air propre et stérile sur votre procédé, tandis qu'un flux d'air intérieur, comme dans une hotte conventionnelle, protège l'opérateur en créant une zone de confinement interne, la vitesse de passage d'air en partie frontale sera d'environ 0.25m/s.

Cet équipement est donc un mini-environnement à flux laminaire avec une extraction totale.

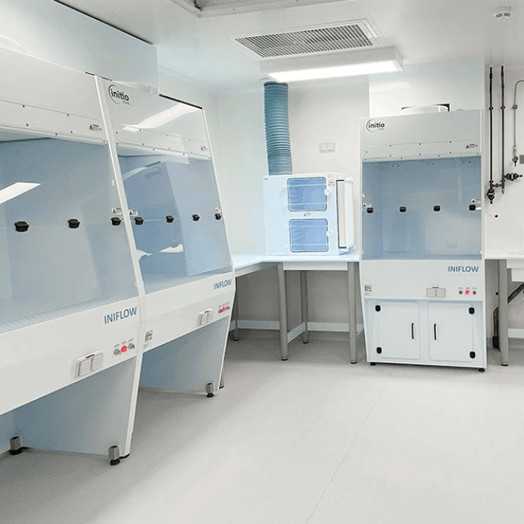

Deux modèles disponibles.

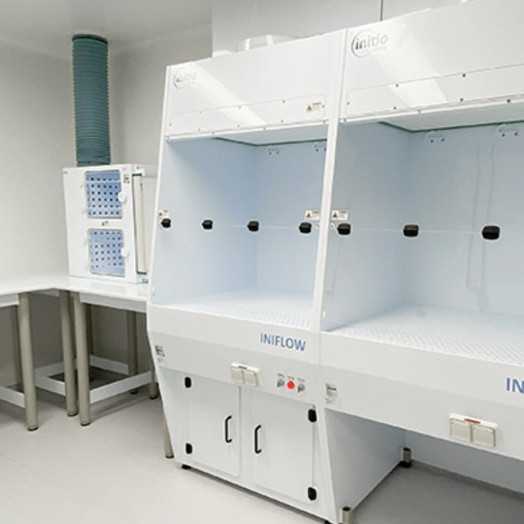

Hotte INIFLOW modèle TOTAL :  monobloc et autoportante depuis le sol

  • Un ensemble lié haut et bas autoportant, réalisé en une fois et monté sur vérins réglables.
  • La partie haute comprend le flux laminaire, l'éclairage et la visière de protection.
  • La partie basse comprend le plan de travail ultra propre protégé par le flux laminaire et réalisé également en polypropylène de 12 mm avec une perforation totale de la zone de travail.
  • Sous le plan de travail, un plénum de rétention des eaux et des vapeurs sous extraction afin de capter les émanations de vos chimies. Un écoulement sera à raccorder à votre réseau ou à un fût pour récupérer les éventuelles coulures.
  • Sous le plénum se trouve un espace de rangement étanche.

Hotte INIFLOW-Series monobloc à poser sur plan de travail

  • Un ensemble haut autoportant à poser sur plan de travail
  • La partie haute comprend le flux laminaire, l'éclairage et la visière de protection.
  • La partie médiane comprend le plan de travail ultra propre protégé par le flux laminaire et réalisé également en polypropylène de 12 mm avec une perforation totale de la zone de travail.
  • Sous le plan de travail, un plénum de rétention des eaux et des vapeurs sous extraction afin de capter les émanations de vos chimes. Un écoulement sera à raccorder à votre réseau ou à un fût pour récupérer les éventuelles coulures.

Les fonctionnalités des deux modèles incluent :

  • Construit entièrement en polypropylène non corrosif avec une vitre transparente de sécurité en PE ou PVC résistant à l'abrasion en partie frontale de la hotte. Vitre frontale rabattable manuellement sur charnières avec crans de blocage.
  • Éclairage fluorescent blanc dans un compartiment étanche aux fumées.
  • L'unité disposera de charnières résistantes en façade avant, une zone libre pour le passage des bras de l'opérateur de 350 mm, une zone articulée couvrant de 350 mm formant à l'ouverture une grande ouverture cumulée de 700 mm
  • Un box étanche en façade avant permettra d'intégrer le matériel de contrôle des bains de chimie (si besoin)
  • La hotte intègre un système de confinement (plénum) de 430 mm de profondeur avec un drain par union 40 mm situé en face arrière de la Hotte à connecter au drain de votre laboratoire
  • Au-dessous du confinement secondaire, vous disposez d'un espace suffisant pour permettre du stockage. Cet espace de stockage est accessible via les portes coulissantes
  • Ce local est également sous extraction et forme un bac de rétention étanche

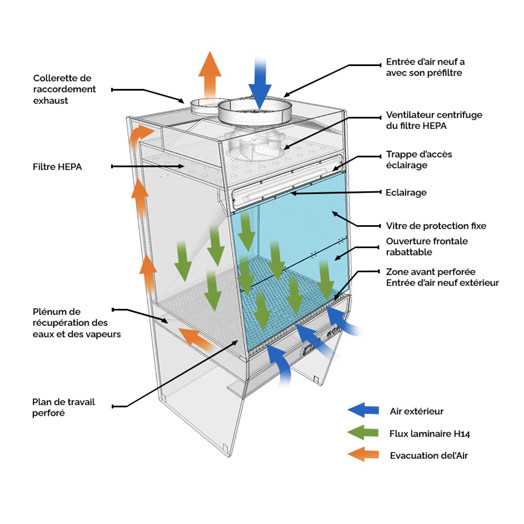

Flux laminaire comprenant :

  • La station comprend un système de filtration haut de gamme, avec un ventilateur d'alimentation sans étincelles conçu pour produire 0.45 m/s quelque soit les modèles.
  • Un ventilateur d'alimentation 220VAC 50Hz logé dans un compartiment en partie supérieure avec un front incliné ergonomique pour un accès facile.
  • Le système de filtration extrait l'air ambiant à travers le pré-filtre situé à l'avant avec un rendement de 90% dans son plénum positif et à travers le filtre HEPA avec garniture non métallique, en garantissant de l'air stérile et propre sur le dessus du plan de travail.
  • Un dispositif de contrôle de la vitesse du ventilateur est incorporé pour permettre le réglage de la vitesse d'air propre.
  • Le système de filtration est alimenté par une turbine motorisée dynamiquement équilibrée pour une excellente efficacité énergétique. Le ventilateur est logé dans un plénum positif, couplé au filtre HEPA. Cette conception créée un environnement négatif autour de l'ensemble de la partie supérieure interne.
  • Le filtre aura une efficacité de 99,997% (H-14) jusqu'à une taille de particule de 0,3 micron donnant un environnement supérieur à la classe 100, ISO 5
  • Un pré-filtre type DP 1-40 (plissé) 90% d'efficacité en partie supérieure de la hotte.

Plan de travail en matière polypropylène :

  • 12 mm d'épaisseur
  • Segmenté pour un accès facile et pour le nettoyage
  • Perforé pour améliorer le flux linéaire vers le bas dans le système de confinement secondaire (plénum)
  • La partie la plus en avant du plan de travail est fortement perforée pour permettre un écoulement vers l'intérieur de l'air ambiant, ce qui garantit la protection de l'opérateur
  • La partie arrière du plan de travail est fortement perforée pour une extraction plus rapide des émanations les plus nocives
  • Une lèvre avant surélevée standard de 25 mm empêche tout déversement par l'avant de la station

Domaines d'activités  :

La technologie de fabrication des hottes Iniflow n'utilisant aucune partie métallique est particulièrement recommandée pour les process liés aux géosciences. Les minéraux d’intérêt séparés subissent ensuite une préparation chimique. Voici quelques exemples de process utilisés dans ce domaine :

  • Le développement des techniques de traitement chimique a donc permis d’améliorer, au fil du temps l’efficacité de la préparation des échantillons, la qualité des blancs et de simplifier les différentes étapes de la préparation chimique. Lors de la digestion de l’échantillon dans une solution réductrice (HF-HCl Ethanol ou HF-HBr).
  • La dissolution des échantillons dans des tubes de Carius, permet une digestion correcte de l’échantillon dans une solution oxydante la séparation du rhénium lors de son extraction à l’aide d’un solvant organique immiscible, mais aussi l'extraction de l’osmium, ou le process d'extraction liquide.

Les hottes Iniflow sont également utilisées dans les domaines du semiconducteur, les centres de recherche CEA, CNRS ou autres entreprises de haute technologie effectuant des analyses de fluides, utilisant des process isotopiques.
La technologie de la hotte permet d'effectuer ces analyses avec des traceurs isotopiques ou des dilutions isotopiques chimiques dans un environnement d'ultra propreté sans apport de métaux, ni de bactéries provenant de l'intérieur ou de l'extérieur de la hotte.

Le terme "traceur chimique" désigne les espèces en solution dans la zone d'étude comme le silicium (Si-), le calcium (Ca2+) et les sulfates (So4 2-) entre autres principalement utilisé dans ces domaines d'activités.

Plus communément, les modèles Iniflow sont utilisés dans les domaines d'activité ultra propre et chimique. Ce flux laminaire compact est utilisé dans les industries hi-tech, les centres de recherche, l'horlogerie, le semi-conducteur, l'optique, l'électronique mais aussi le médical, la cosmétique, le pharmaceutique, l'agrolimentaire, l'aéro-spatial et le textile.

Expédiée assemblée, entièrement testée et prête à l'emploi.

Fiche technique

Poids INIFLOW-655 : 190 kg ; INIFLOW-960 : 980 Kg ; INIFLOW-1250 : 210 Kg ; INIFLOW-1550 : 280 Kg ; INIFLOW-1835 : 310 Kg
Hauteur 2180 mm (extérieur)
Largeur INIFLOW-655 : 655 mm ; INIFLOW-960 : 960 mm ; INIFLOW-1265 : 1265 mm INIFLOW-1570 : 1570 mm ; INIFLOW-1875 : 1875 mm (extérieur)
Profondeur 945 mm (extérieur)
Matière Polypropylène
Épaisseur matière 12 mm et 20 mm
Couleur Blanc
Série 5 modèles disponibles : INIFLOW-655 ; INIFLOW-960 ; INIFLOW-1265 ; INIFLOW-1570 ; INIFLOW-1875
Produits admissibles Acides, bases, solvants (Hors Chrome 5)
Capacité de stockage INIFLOW-655 1 placard ; INIFLOW-960 : 1 placard ; INIFLOW-1265 : 1 placard ; INIFLOW-1570 : 2 placards ; INIFLOW-1875 : 2 placards
Diamètre INIFLOW-655 : 1x200 mm ; INIFLOW-960 : 1x200 mm ; INIFLOW-1265 : 1x200 mm ; INIFLOW-1570 : 1x250 mm ; INIFLOW-1875 : 1x250 mm
Raccordement air Arrivée d'air et d'azote : 6 mm
Raccordement entrée fluide Arrivée d'eau : 20 mm par union PP/PVC Din Iso
Raccordement sortie fluide Évacuation plénum : 40 mm par union PP Din Iso
Débit Exhaust INIFLOW-655 : 980 m3/h ; INIFLOW-960 : 1330 m3/H ; Exhaust INIFLOW-1265 : 1610 m3/H ; Exhaust INIFLOW-1570 : 1960 m3/H ; Exhaust INIFLOW-1875 : 2300 m3/H
Puissance 230 volts, 50 Hz, 16 Ampères
Marque Initio-Shop
Normes CE
Garantie 2 ans
