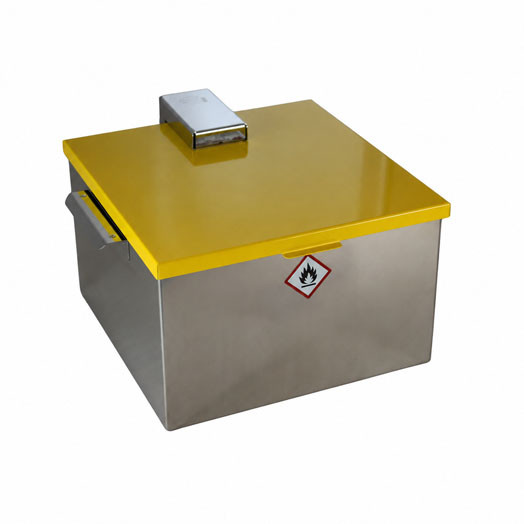

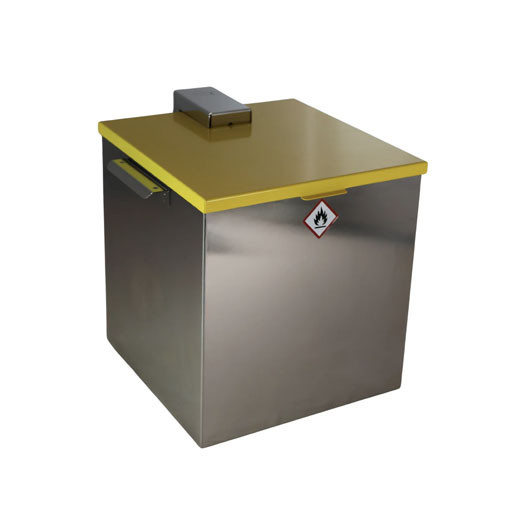

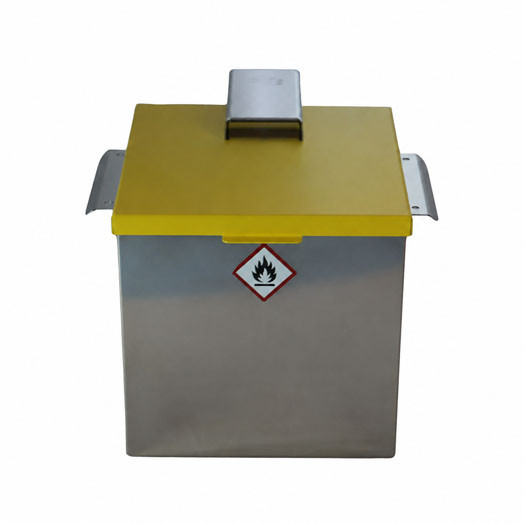

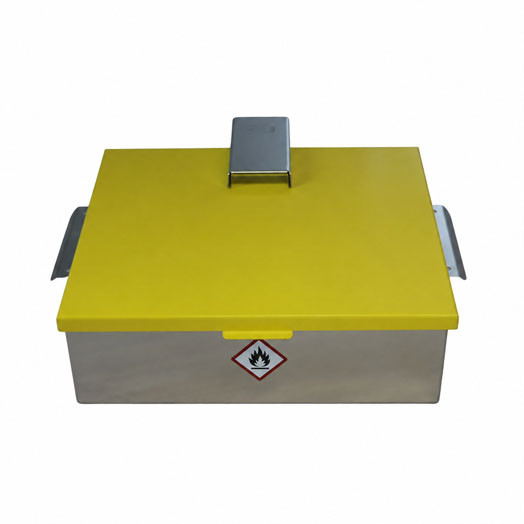

Benzinière rectangulaire en inox avec couvercle de sécurité

En savoir plus sur Benzinière rectangulaire en inox avec couvercle de sécurité

Une cuve de lavage sécurisée pour les composants longs ou volumineux

La forme rectangulaire optimise la surface utile et facilite la disposition des pièces dans le bain. La gamme comprend des modèles larges et peu profonds, adaptés aux composants plats, ainsi que des cuves plus profondes pour l’immersion verticale ou le traitement de charges plus importantes.

Cette configuration répond notamment aux besoins de :

• lavage de pièces mécaniques ou industrielles
• dégraissage de composants avant assemblage
• nettoyage d’outils, de plaques et d’accessoires
• élimination de résidus huileux ou de contaminants de fabrication
• immersion de plusieurs pièces dans un même cycle manuel
• préparation de composants avant contrôle ou traitement de surface

Fermeture automatique en cas d’élévation anormale de température

Le couvercle de sécurité est maintenu ouvert par un dispositif comprenant un élément thermofusible en cuivre. Lorsque ce dispositif est soumis à une température anormalement élevée, le mécanisme libère le couvercle, qui se ferme automatiquement sur la cuve.

Cette fermeture limite l’arrivée d’air au niveau du liquide et contribue ainsi à contenir et à étouffer un départ de feu. En dehors des opérations de nettoyage, le maintien du couvercle fermé et la présence d’un joint en PTFE participent à la réduction de la diffusion des vapeurs dans l’environnement de travail.

Construction électropolie et raccordement à la terre

La cuve bénéficie d’une finition électropolie destinée à obtenir une surface régulière, nettoyable et résistante aux conditions d’utilisation rencontrées lors des opérations de lavage chimique.

Un point de raccordement à la terre est directement intégré. Il permet d’inscrire le récipient dans les mesures de prévention définies pour le poste, notamment lorsque l’analyse des risques identifie un danger lié à l’accumulation de charges électrostatiques.

La compatibilité du liquide utilisé doit systématiquement être contrôlée à partir de sa fiche de données de sécurité et des conditions réelles du procédé : concentration, température, durée d’immersion et fréquence d’utilisation.

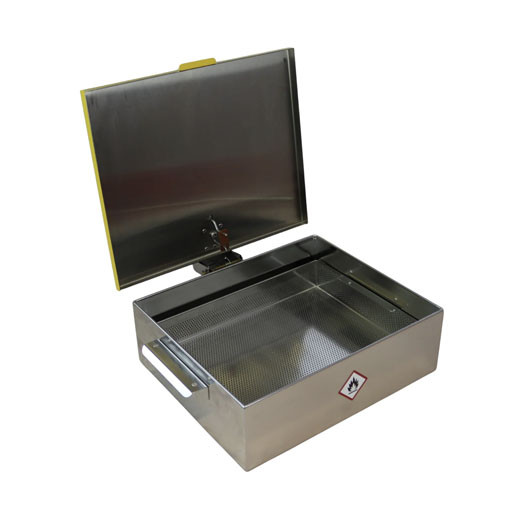

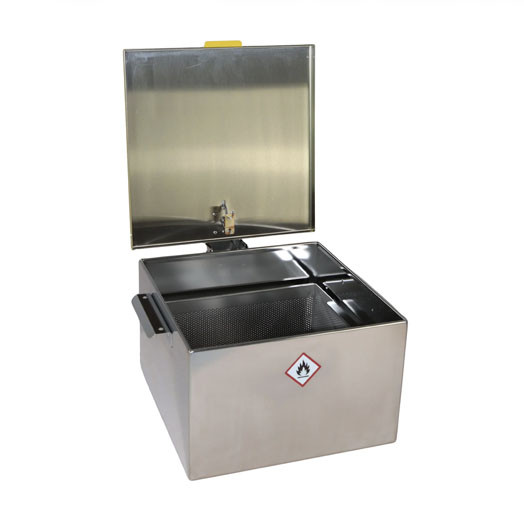

Tamis adapté à chaque géométrie de cuve

Des tamis sont disponibles pour faciliter le chargement et la récupération des pièces. Leur géométrie est adaptée aux dimensions intérieures de chaque benzinière.

Ils permettent notamment :

• de regrouper les pièces pendant le lavage
• de retirer la charge sans récupérer les composants individuellement
• de favoriser l’égouttage au-dessus de la cuve
• de limiter les manipulations directes à proximité du liquide

Les tamis peuvent être proposés en inox électropoli ou avec une finition Rilsan selon l’application.

Caractéristiques techniques

• Géométrie : rectangulaire ou carrée selon le modèle
• Construction : entièrement inoxydable
• Finition de la cuve : électropolie
• Couvercle de sécurité : inox avec finition laquée jaune
• Dispositif de fermeture : charnière automatique avec thermofusible en cuivre
• Joint : PTFE
• Point de raccordement à la terre : intégré
• Tamis d’immersion : disponible en option
• Capacités standards : de 10 à 75 litres
• Fabrication spéciale : dimensions et configurations étudiées sur demande

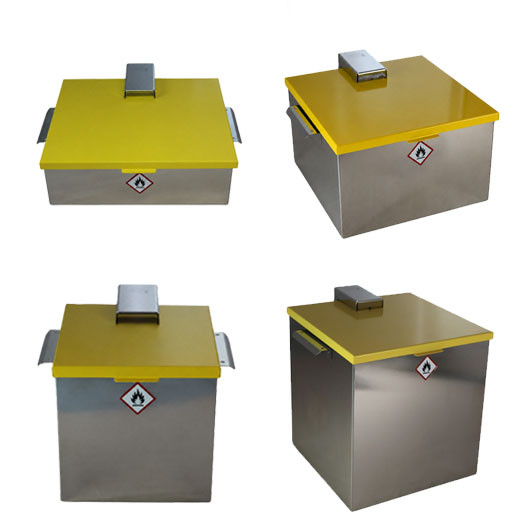

Dimensions standards disponibles

Les dimensions ci-dessous sont indiquées en longueur × largeur × hauteur. La hauteur avec couvercle ouvert est précisée séparément.

• Modèle 10 litres, format bas : dimensions de la cuve 340 × 285 × H 110 mm ; hauteur avec couvercle ouvert 395 mm. Le tamis compatible mesure 320 × 260 × H 50 mm.
• Modèle 10 litres, format carré : dimensions de la cuve 220 × 220 × H 220 mm ; hauteur avec couvercle ouvert 440 mm. Le tamis compatible mesure 190 × 190 × H 170 mm.
• Modèle 15 litres : dimensions de la cuve 450 × 300 × H 110 mm ; hauteur avec couvercle ouvert 410 mm. Le tamis compatible mesure 415 × 265 × H 60 mm.
• Modèle 17 litres : dimensions de la cuve 300 × 300 × H 190 mm ; hauteur avec couvercle ouvert 490 mm. Le tamis compatible mesure 270 × 270 × H 120 mm.
• Modèle 26 litres : dimensions de la cuve 450 × 300 × H 200 mm ; hauteur avec couvercle ouvert 510 mm. Le tamis compatible mesure 415 × 265 × H 130 mm.
• Modèle 28 litres : dimensions de la cuve 300 × 300 × H 320 mm ; hauteur avec couvercle ouvert 620 mm. Le tamis compatible mesure 270 × 270 × H 250 mm.
• Modèle 38 litres : dimensions de la cuve 400 × 400 × H 240 mm ; hauteur avec couvercle ouvert 690 mm. Le tamis compatible mesure 370 × 370 × H 155 mm.
• Modèle 75 litres : dimensions de la cuve 610 × 660 × H 195 mm ; hauteur avec couvercle ouvert 910 mm. Le tamis compatible mesure 560 × 560 × H 155 mm.

Les dimensions indiquées ne prennent pas en compte l’encombrement des charnières ni les éventuels pieds ou accessoires ajoutés à la cuve.

Une fabrication sur mesure selon vos dimensions

Lorsque les formats standards ne correspondent pas aux dimensions des pièces ou aux contraintes du poste de travail, nous pouvons étudier la fabrication d’une benzinière rectangulaire sur mesure.

La longueur, la largeur, la profondeur et le volume utile de la cuve peuvent être adaptés au procédé du client. Le couvercle et le tamis d’immersion sont alors dimensionnés en fonction de la configuration retenue.

Cette conception personnalisée permet notamment de répondre à des besoins liés :

• aux dimensions particulières des composants à nettoyer
• à une profondeur d’immersion spécifique

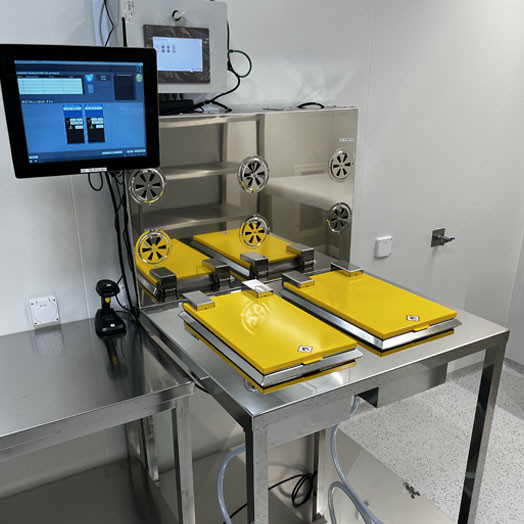

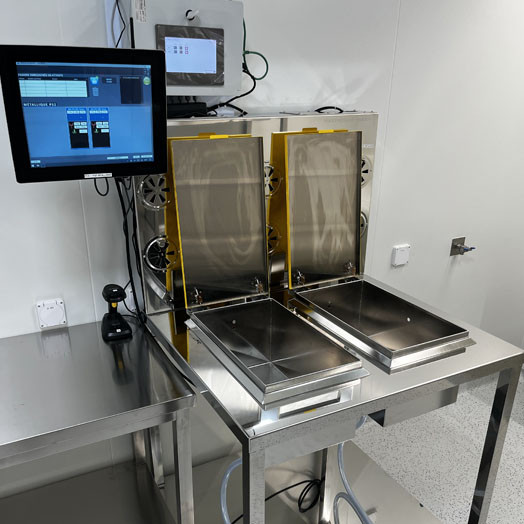

• à l’intégration de la cuve dans un mobilier ou un poste existant
• à un encombrement maximal disponible
• à une capacité de bain définie par le procédé
• à des contraintes particulières de chargement ou de manipulation

Public cible

Cette benzinière rectangulaire s’adresse principalement aux :

• laboratoires de chimie et de contrôle qualité
• laboratoires de recherche et développement
• ateliers industriels utilisant des solvants de nettoyage
• entreprises de mécanique et de fabrication de précision
• secteurs électronique, optique, horloger et microtechnique
• services de maintenance et de remise en état de composants

Demandez votre configuration sur devis

Pour sélectionner le modèle standard le plus adapté, transmettez-nous les dimensions et le poids des pièces, le volume de liquide souhaité, le produit de nettoyage utilisé ainsi que les contraintes d’installation du poste.

Si aucun format standard ne répond à votre besoin, nous pouvons réaliser une benzinière sur mesure selon les dimensions souhaitées. Notre équipe étudiera alors la géométrie de la cuve, son volume utile, son couvercle de sécurité ainsi que le tamis éventuellement nécessaire à votre procédé.
