Des process d'évaporation en atmosphère ultra propre

Descriptif technique :

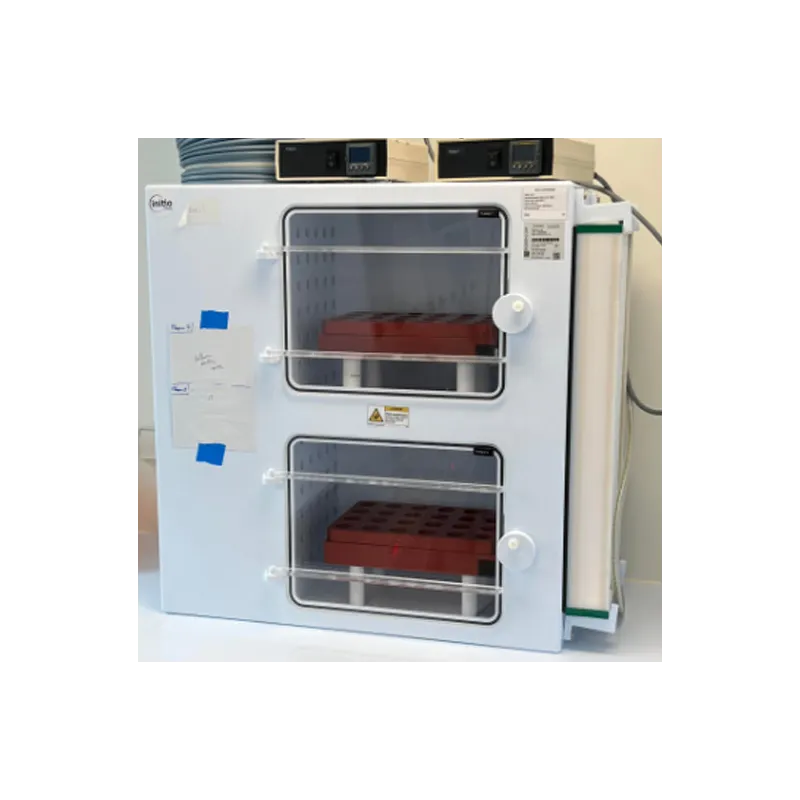

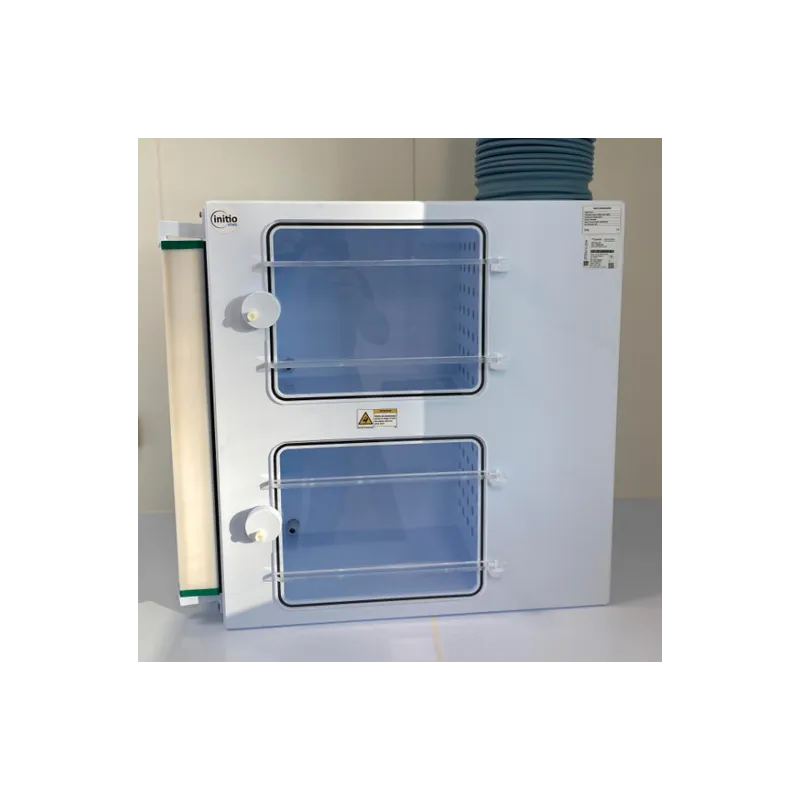

Le modèle Evapoclean Référence 2C est une enceinte d'évaporation ultrapropre utilisée dans des environnements de laboratoire ou de fabrication nécessitant une atmosphère extrêmement propre et contrôlée pour effectuer des process d'évaporation.

L'Evapoclean est doté d'un filtre H14 HEPA en entrée d'air afin d'obtenir cette qualité.

Cette enceinte est conçue pour minimiser la contamination par des particules, des impuretés et des gaz indésirables pendant le processus d'évaporation. C'est pourquoi elle est équipée d'un système de filtration de l'air pour éliminer les contaminants présents dans l'atmosphère. De plus, elle est hermétiquement scellée pour empêcher l'entrée d'impuretés extérieures.

L'enceinte d'évaporation ultrapropre n'offre pas un contrôle précis de la température. Il s'agit d'une option, tout comme pour l'humidité et la pression. Si vous utilisez cette enceinte dans une salle blanche contrôlée en température, cela vous permettra de créer des conditions idéales pour l'évaporation de substances sensibles à l'environnement.

Ce type d'enceinte est couramment utilisé dans des domaines tels que la recherche scientifique, la fabrication de dispositifs électroniques, la nanotechnologie et la fabrication de semi-conducteurs, où la pureté de l'environnement est essentielle pour obtenir des résultats fiables et reproductibles.

Nous retrouvons le plus souvent nos enceintes dans des domaines scientifiques étudiant les roches et les matériaux, tels que les géosciences.

Descriptif de l'équipement :

• Poste d'évaporation à double étages par évaporation de chimie acide sur plaque chauffante
• Plaque chauffante en option
• Les postes seront réalisés en matière Polypropylène en 12 mm et seront rigidifiés pour recevoir des émanations de chimie chaude en sortie de bécher 160 °c.

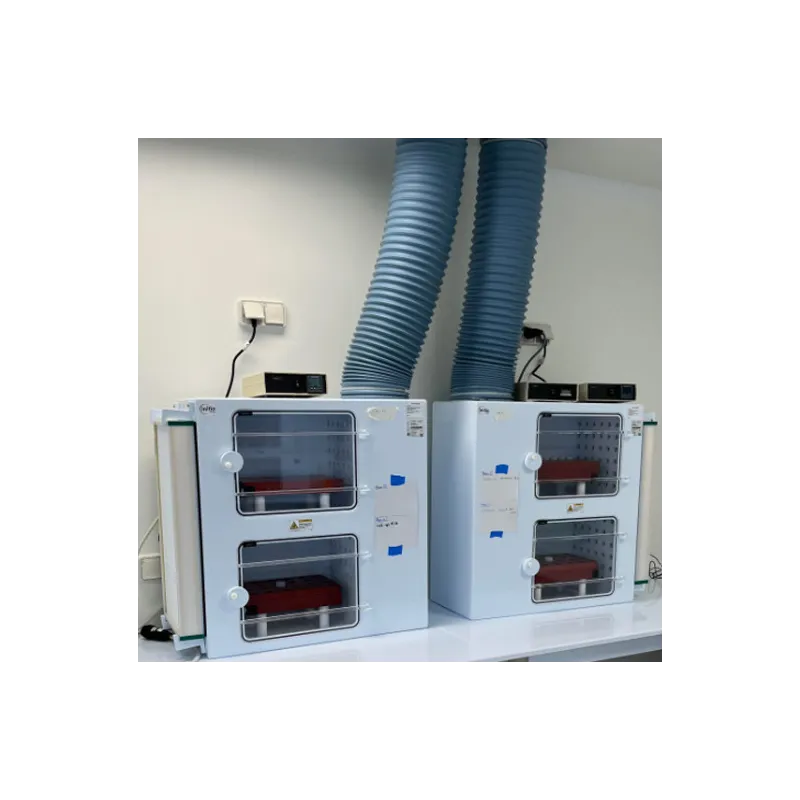

• Les postes devront être reliés impérativement à l'extraction afin d'évacuer les émanations de chimie et permettre de réguler la température à l'intérieur de l'enceinte.
• Débit d'air souhaité par PEV 300m3/h débit de consommation avec les pertes de charge du au filtre HEPA en entrée de PEV env. 150m3/h

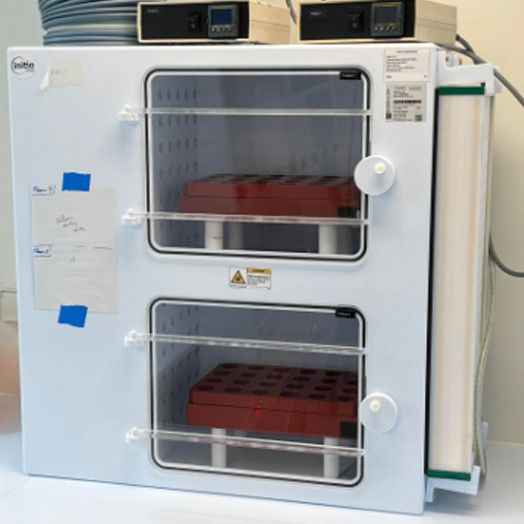

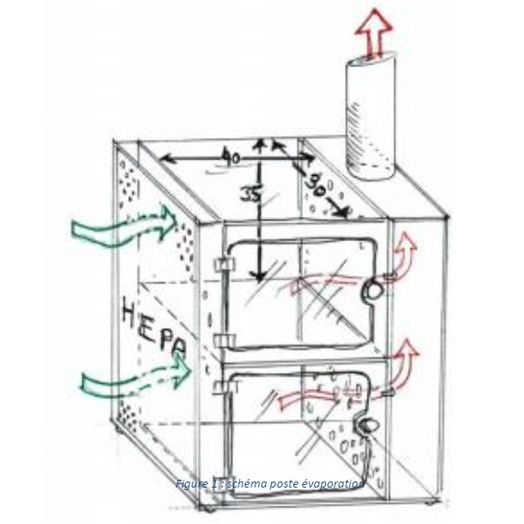

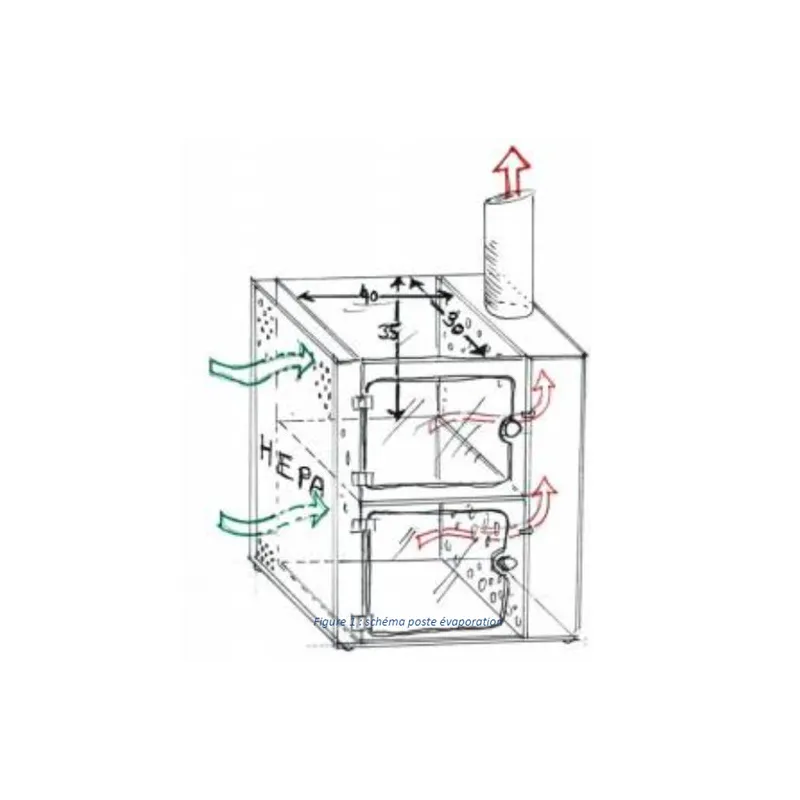

Chaque poste PEV (poste d'évaporation) comprendra :

• Deux compartiments l'un sur l'autre
• Dimension intérieure de chaque PEV 40x30x35cm

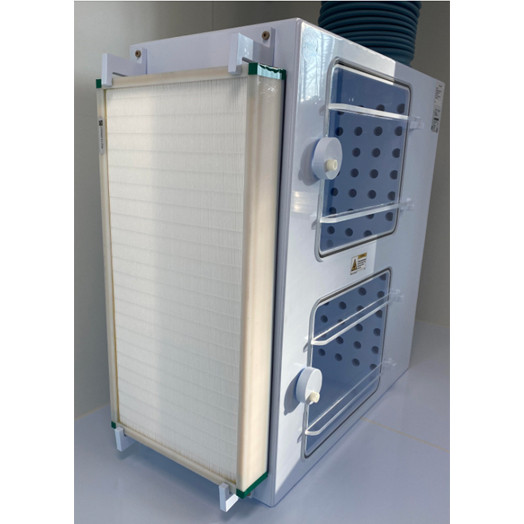

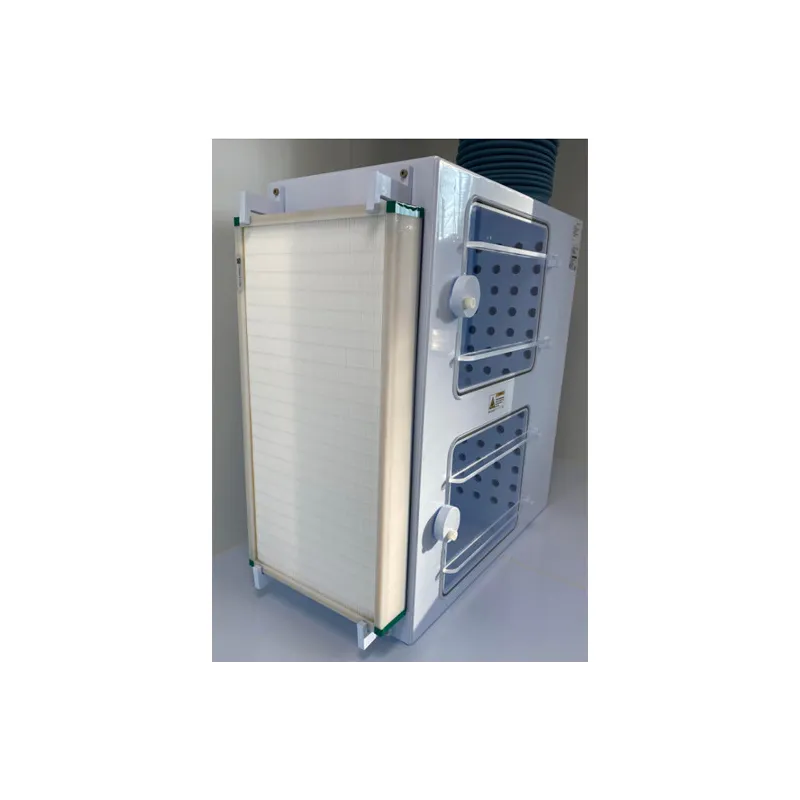

• Filtration de l'air en entrée de type HEPA à chaque compartiment et sur un coté
• Une seule sortie pour le raccordement de l'extraction en partie supérieure du PEV
• Répartition de l'air dans chaque compartiment avec réglage du débit par registre d'équilibrage en entrée.
• Sur chaque compartiment un presse-étoupe en 10 mm sera présent pour le passage d'un câble
• Assemblage des deux portes par PEV montées sur charnières plastiques visses PP
• Vitres transparentes en matière PMMA avec poignée plastique robuste à cause du phénomène de succion fermeture par targette
• L'ensemble de la porte sera rendu étanche par joint à lèvre en matière EPDM ou PTFE

Caractéristiques techniques :

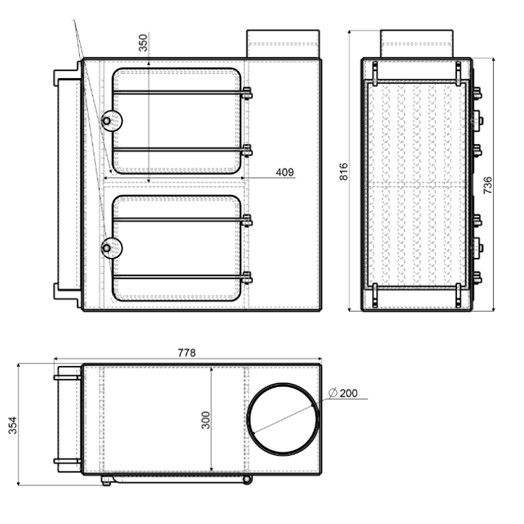

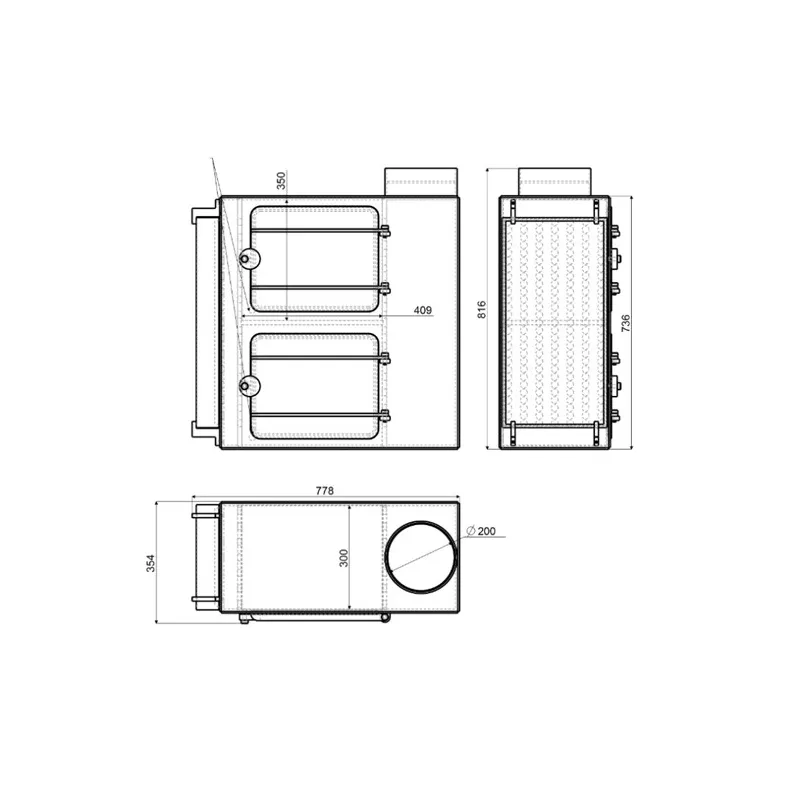

• Dimensions (HxLxP) : 800 x 330 x 350 mm
• Poids : 40 kg
• Pression : 265 Pa
• Débit : 300 m3/H
• Type de raccord : 1 collerette Ø 200 mm
• Matière : Polypropylène
