Salle propre suspendue ISO6 ou ISO8

En savoir plus sur Salle propre suspendue ISO6 ou ISO8

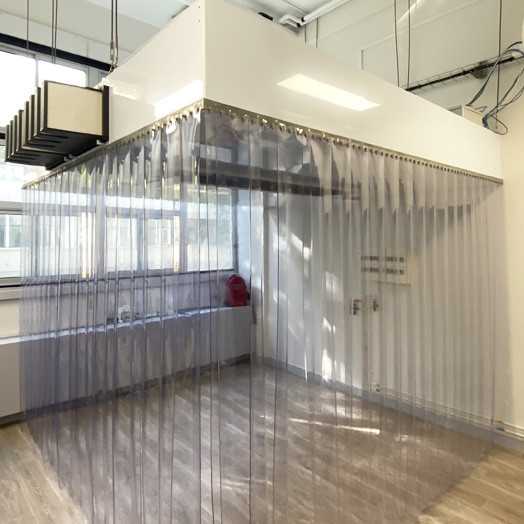

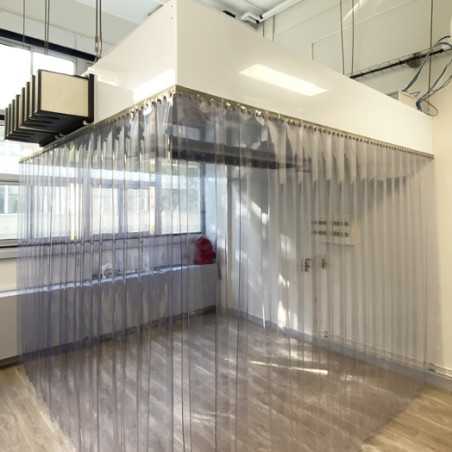

Salle propre de laboratoire suspendue dédiée à la purification de l'air

Notre flux laminaire suspendu a été méticuleusement conçu pour créer un mini environnement ultra propre avec un flux laminaire vertical. Son installation sur votre site est à la fois facile et rapide, offrant un espace idéal pour mener vos travaux sans risque de contamination extérieure.
L'objectif de ce système est de préserver votre surface au sol sans l'encombrement de poteaux, assurant une disponibilité totale de la surface et un accès sans contrainte des quatre côtés de votre salle. Les dimensions et la surface du flux laminaire sont entièrement personnalisables, adaptées à vos besoins spécifiques.
Cette enceinte à flux laminaire peut être configurée en salle propre ISO 6 ou ISO 8, offrant ainsi la flexibilité nécessaire pour effectuer vos manipulations ou travaux en toute sécurité, sans risque de contamination extérieure. Avec cette solution, vous bénéficiez d'une maîtrise complète de votre environnement de travail, permettant à votre personnel de mener à bien leurs tâches de manière optimale.

Dispositif de gestion et de commande :

Le système de gestion intégré de notre flux laminaire suspendu est commandé par un boîtier de contrôle de vitesse du flux programmable. En mode veille, conçu pour maintenir l'ultrapropreté de l'enceinte tout en optimisant l'efficacité énergétique, les flux laminaire fonctionnent à un niveau réduit, générant un débit d'air strictement nécessaire, avec une sortie de flux à 0,10 m/s.
En mode maximum, le flux est ajusté pour atteindre le taux de brassage et la qualité d'air requis pour obtenir une classification ISO 6 ou ISO 8. En réduisant la vitesse via le sélecteur, l'opérateur diminue la production d'air, adaptant ainsi les conditions selon les besoins spécifiques.
Les composants électroniques et électriques sont conformes à la norme CE. Le coffret intègre également un bouton marche/arrêt dédié à l'éclairage. La qualité de l'air et le taux de brassage peuvent en option être contrôlés par un certificateur agréé pour ajuster le flux selon les niveaux souhaités, offrant une flexibilité accrue dans la gestion de l'environnement de la salle.

Caractéristiques techniques :

• Filtre HEPA : 99,99% d'efficacité à 0,3 microns
• Consommation : en fonction de la surface souhaité
• Nombre de FFU :  en fonction de la surface souhaité et de la class environnemental souhaité
• Niveau : ISO 6 ou ISO 8
• Système de contrôle : automate et appareillage électrique
• Structure : Polypropylène
• Murs : rideau anti-poussière et anti-statique en PVC
• Ventilateur centrifuge : vitesse réglable
• Lumière : en fonction de la surface, LED avec illumination supérieure à 500 lux
• Vitesse de l'air : 0,1 à 0,6 m/s, moyenne de 0,45 m/s en sortie de flux
• Bruit : inférieur à 60 dB
• Alimentation électrique : AC220V, 50/60Hz
• Poids brut : environ 50 à 100 kg par mètre carré

Sécurité de la salle propre suspendue :

La conception de notre salle propre suspendue intègre des éléments essentiels en matière de sécurité. Les lattes transparentes permettent une observation efficace des opérateurs, ainsi qu'une détection rapide de tout problème potentiel, et prévient si un malaise, une intoxication ou une chute arrive sur un opérateur. Cette fonctionnalité renforce significativement la sécurité des laborantins. Les matériaux utilisés permettent une réduction du bruit de 8 dB par rapport à l'extérieur, améliorant ainsi le confort acoustique des utilisateurs.

En option, des dispositifs d'arrêt d'urgence peuvent être installés aux quatre coins de la salle, ajoutant une point supplémentaire de sécurité.

Utilisation de la salle en fonction des contaminations particulières :

Dans divers environnements, le nombre de particules par m³ d'air (diamètre > 0,5µ) varie considérablement : sur un site industriel, on en recense 400 millions, en ville 200 millions, dans un bureau 25 millions, et en pleine campagne 10 millions. En revanche, dans une salle propre respectant la norme ISO 8, ce nombre chute significativement à 3,530,000, puis à 350,000 pour une salle ISO 7, et enfin à 35,300 pour une salle ISO 6.

Nos salles propres sont principalement utilisées dans le domaine de l'électronique, où la qualité de l'air revêt une importance cruciale. Cependant, l'approche du flux laminaire suspendu offre des conditions de "clean concept" et d'ultrapropreté, ouvrant des perspectives dans les domaines médical et biologique. Cette configuration, dénuée de cloisons ou de parois, minimise les risques de contamination par des agents biologiques ou des virus.
Les agents biologiques englobent les micro-organismes, comprenant les organismes génétiquement modifiés, les cultures cellulaires et les endoparasites humains, susceptibles de provoquer des infections, des allergies ou des intoxications. Un micro-organisme est une entité microbiologique, qu'elle soit cellulaire ou non, dotée de la capacité de se reproduire ou de transférer du matériel génétique. La culture cellulaire résulte de la croissance in vitro de cellules isolées d'organismes multicellulaires.
Les médicaments cytotoxiques, agissant en inhibant des fonctions cellulaires telles que la mitose, sont des agents thérapeutiques utilisés dans le traitement du cancer et d'autres affections nécessitant un confinement strict. La prophylaxie est un processus actif ou passif visant à prévenir l'apparition ou la propagation d'une maladie.

Installation du flux dans vos locaux :

Conçue pour s'intégrer harmonieusement à divers secteurs professionnels et à différents types de bâtiments et laboratoires, nos salles propres sont livrées sous forme désassemblée pour faciliter le montage dans vos locaux. La structure de la salle est entièrement réalisée en polypropylène, les composants comme les moteurs et les flux laminaire H14 sont intégrés dans des caissons en polypropylène également, l'ensemble est fixé au plafond de votre bâtiment par nos monteurs. Des photos supplémentaires du montage peuvent être fournies sur demande.
L'adaptabilité est optimisée pour répondre aux exigences d'intégration en fonction de la structure de votre bâtiment. Il est nécessaire d'avoir un plafond en béton capable de supporter la charge pour garantir un bon déroulement de la pose. Il est important de noter que le plafond est destiné à être une zone de passage.

Nous encourageons des consultations approfondies afin de concevoir l'ensemble de la planification technique de votre projet. Ainsi, la salle sera livrée avec un minimum de modifications nécessaires sur site. En tant que bureau d'étude et concepteur de salles propres, notre approche repose sur l'ingénierie de pointe, offrant une solution complète et adaptée aux besoins spécifiques de votre environnement de travail.

Installation :

L'installation méticuleuse de nos plafonds suspendus nécessite une planification minutieuse pour garantir une intégration parfaite. Chaque salle, expédiée en caisses depuis notre usine basée à Grenoble, comprend les lattes, les flux, les accessoires de montage, ainsi que tous les dispositifs de construction requis. Le transport s'effectue à l'aide de camions jusqu'à votre site de production, où notre équipe assure le déchargement de l'ensemble et le transfert des éléments vers le lieu d'installation.
Une particularité notable est que l'installation de la salle ne dépend pas nécessairement d'un sol régulier et droit, car elle n'exige aucun maintien au sol. Suivant un schéma de montage bien défini, nos équipes expérimentées tirent parti de la préfabrication des éléments en usine, assurant ainsi un assemblage rapide et précis, conforme aux plans d'origine. Cette approche méthodique garantit le strict respect des délais, éliminant toute imprévu ou retard éventuel.
L'efficacité du processus d'assemblage permet de maintenir les échéances convenues, assurant une installation fluide et conforme aux exigences spécifiques de votre projet de salle propre. Nous sommes en mesure d'effectuer ces installations en France et à l'étranger, sur demande.

Certification de la salle propre en ISO 6 ou ISO 8 :

Pour assurer la conformité aux normes d'ultrapropreté les plus strictes, nous vous proposons un service complet de qualification de nos salles propres. Cette étape cruciale est confiée à un certificateur externe spécialisé dans la qualification des environnements propres, garantissant une expertise de pointe.
Le certificateur réalise des mesures détaillées des paramètres aérauliques, établissant un rapport de conformité complet. Cela englobe le comptage particulaire, le taux de brassage de l'air, le renouvellement horaire, la température et l'hygrométrie. Le comptage particulaire suit la norme EN14644, avec une spécification détaillée des tailles de particules cibles conformes aux normes ISO 6 ou ISO 8, évalué sur 15 points de prélèvements spécifiques. Au besoin, une cinétique de décontamination peut être mise en œuvre.

Le certificateur produit ensuite un rapport détaillé, conforme aux Bonnes Pratiques de Fabrication (BPF) et à la norme ISO14644. Ce document offre une documentation approfondie sur la qualité de l'environnement de la salle propre, témoignant de la rigueur et de la performance de nos installations.
Veuillez noter que le test d'intégrité des filtres n'est pas inclus dans cette prestation, mais peut être réalisé sur demande pour une évaluation plus approfondie.

Options disponibles :

• Surveillance du système de gestion de la salle par un système de monitoring dédié
• Aménagement intérieur complet, incluant paillasses, hottes de chimie, sorbonnes et mobilier de laboratoire
• Choix du revêtement de sol pour répondre aux exigences spécifiques de l'environnement
• Bien que la régulation de la température ne soit pas possible, d'autres aspects de la salle peuvent être ajustés pour assurer un environnement optimal
