Salle propre ISO 6 à ISO 8 de 12 à 48 m2

En savoir plus sur Salle propre ISO 6 à ISO 8 de 12 à 48 m2

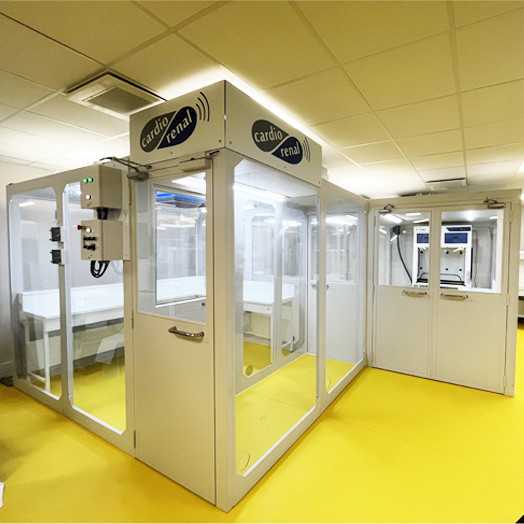

Salle blanche à environnement contrôlé pour laboratoires

Notre salle blanche contribue significativement à améliorer la qualité de l'air dans des environnements confinés. Pourtant, les risques de contamination humaine et matérielle demeurent. Nous offrons un soutien technique et qualitatif pour prévenir la propagation de contaminants variés tels que bactéries, moisissures, et levures. Nos filtres H14 de type HEPA sont spécifiquement conçus pour bloquer les particules et micro-organismes, y compris les virus en suspension dans l'atmosphère. Nous proposons une démarche qualité complète pour assurer un environnement optimal, allant au-delà de la filtration de l'air.

Cette salle à environnement contrôlé est principalement utilisée dans les domaines de l'industrie scientifique, électronique, biologique mais aussi dans l'agroalimentaire et le spatial.

La salle propre se décline en plusieurs choix de dimensions et d'options.
La salle est livrable en 8 semaines, l'installation est réalisée sur votre site en 1 à 2 semaines selon le volume choisit.

Descriptif technique :

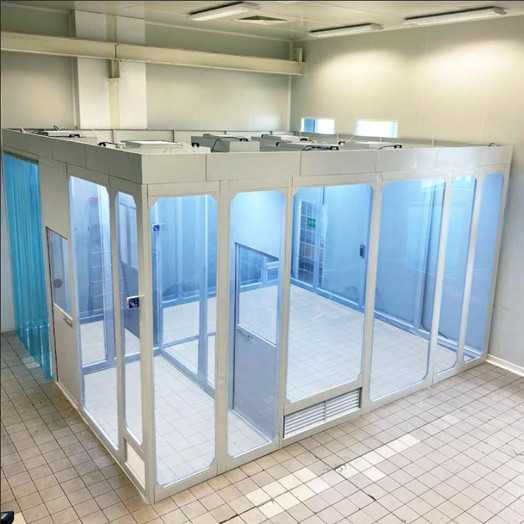

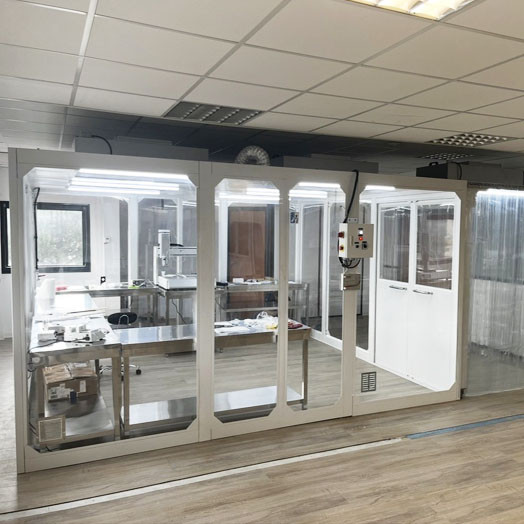

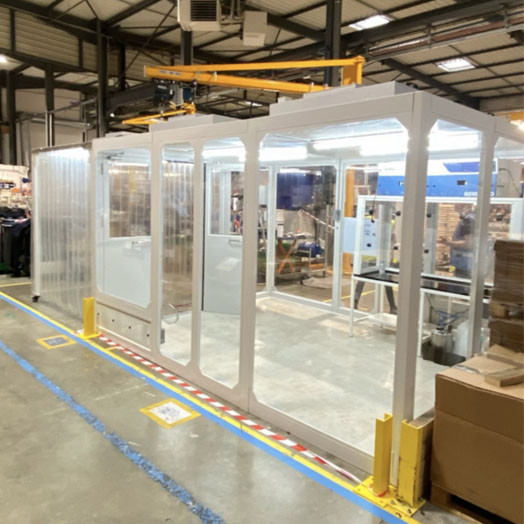

• Salle propre modulaire réalisée en tôles acier peint époxy blanc cassé et structurée en tubes carrés de 50 x 100 mm avec des vitrage en plexiglass de 5 mm translucide.

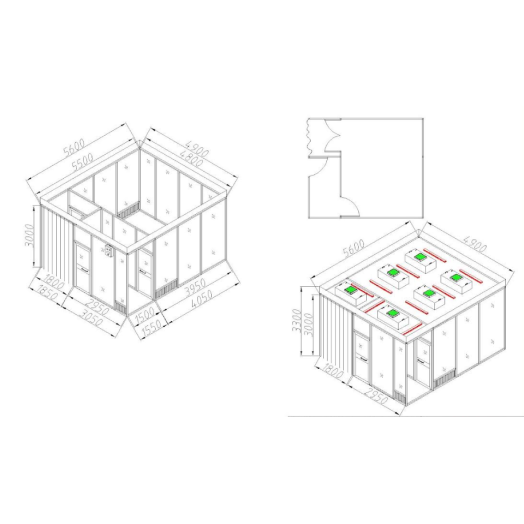

• Dimensions selon déclinaisons en m2, hauteur intérieure de la salle 2400 mm, hauteur extérieure 2800 mm.
• FFU HEPA H14 avec pré-filtre, le nombre de module autonome se décline selon le volume et le qualitée de la salle propre.
• Flux laminaire vertical bouche de sortie de l'air répartie en partie basse de la salle au niveau du sol.

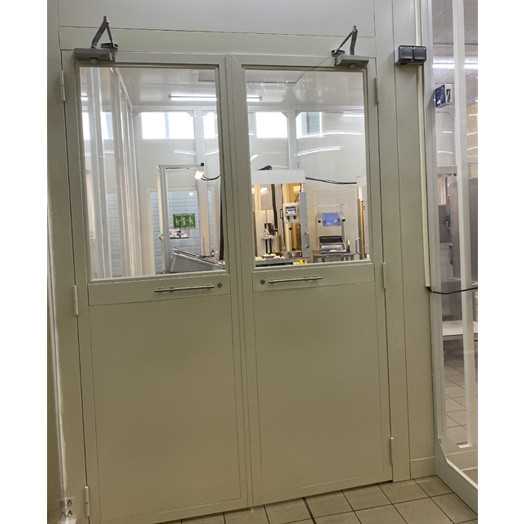

• Double porte d'entrée de 1800 mm de large et 2400 mm de hauteur pour permettre le passage du matériel volumineux.
• Boitier électrique placé à l'extérieur, gestion des éclairages et des flux.

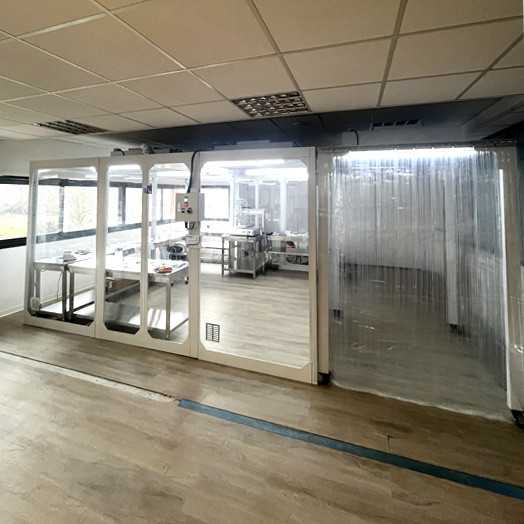

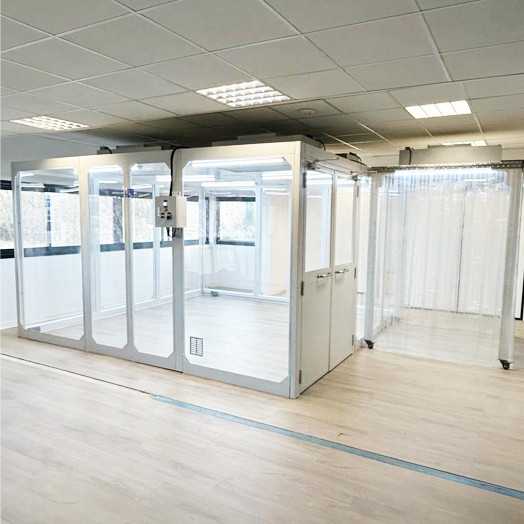

• Sas d'entrée autonome avec flux laminaire de dimensions extérieures 1500 x 1500 mm, zone intérieure 1400 x 1400 mm, hauteur intérieure 2400 mm, montée sur roulettes avec blocage et muni de lattes PVC, éclairage et armoire électrique de gestion
• Revêtement de sol technique pour fort passage en PVC résistant aux coulures chimiques, couleur au choix, posé uniquement sur surface plane

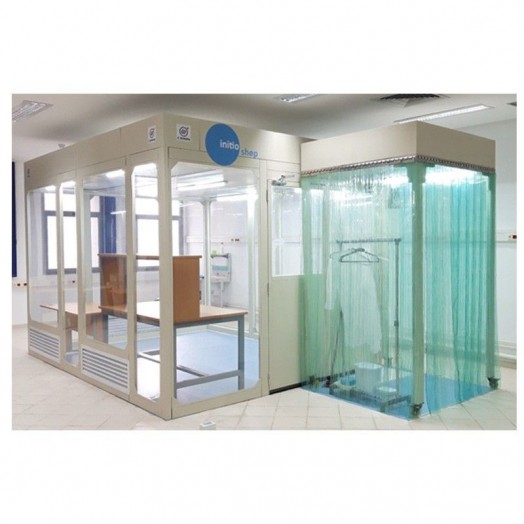

Le Système d'Accès Sécurisé (SAS) :

Le SAS que nous proposons se distingue par son esprit pratique et mobile, offrant une solution ingénieuse pour optimiser l'utilisation de la salle blanche.
Avec des dimensions standard de 1500 x 1500 mm, le SAS constitue une première barrière de pressurisation, permettant au personnel de se changer ou de déballer des objets avant d'entrer dans la salle blanche.
Équipé d'un filtre HEPA H14 ISO6, le SAS garantit une qualité d'air optimale. Bien que le SAS ne soit pas en surpression, car il intègre des lattes PVC antistatiques pour confiner l'espace, assurant ainsi une maîtrise efficace de l'environnement. La salle blanche, quant à elle, maintient une pression supérieure au SAS, créant une hiérarchie de pressurisation.
L'aspect mobile du SAS est souligné par son montage sur roulettes, offrant une flexibilité accrue pour accéder à la grande porte de la salle blanche au besoin. Cette conception astucieuse garantit une gestion pratique et efficace de l'accès à la salle blanche, tout en maintenant les normes strictes de contrôle de l'environnement.

Dispositif de gestion et de commande de la salle :

Le dispositif de gestion intégrée de notre salle blanche ECO est piloté par un boîtier de contrôle spécialisé. En mode veille, l'opérateur utilise les boutons dédiés pour des actions manuelles. Lorsque le sélecteur est placé en mode veille, les flux laminaire fonctionnent à un niveau réduit, générant un débit d'air strictement nécessaire et créant une légère pression dans la salle (5 à 10 Pa) avec un débit de 0,20 m/s aux orifices de sortie.
En mode normal (ISO8 ou ISO6 selon le choix de la salle), l'opérateur ajuste le sélecteur pour une production d'air accrue. La pression varie de 20 à 30 Pa, avec une sortie d'air à 0,45 m/s. Le mode boost, disponible sur le sélecteur, maximise la puissance d'air pour éliminer les particules à travers les portes ou autres ouvertures.

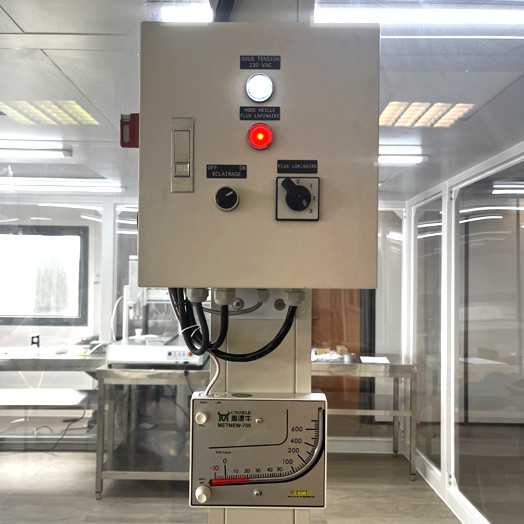

Le dispositif de commande intègre un anémomètre à lamelles pour mesurer la vitesse d'air et un baromètre de pression pour visualiser la pression dans la salle. Le boîtier peut être positionné selon la préférence des opérateurs. L'armoire électrique, respecte la norme CE et comprend un sectionneur général, un voyant sous tension et un interrupteur général dans un coffret IP55. Ce coffret inclut également le bouton marche/arrêt pour l'éclairage. À noter que les commandes du sas sont liées à cette armoire électrique.

En option, le système de gestion peut accueillir un monitoring pour enregistrer les différentes valeurs de pression, de vitesse d'air ou de température ainsi que changer le mode d'utilisation des flux et couper la lumière selon un horodateur.

Aménagement technique de la salle :

Nos salles sont conçues pour une intégration aisée avec divers domaines professionnels et installations. Les matériaux utilisés facilitent les raccordements à l'ensemble des corps de métier. La structure métallique de la salle est prévue pour la pose de goulottes électriques, permettant une planification préalable des emplacements et des perforations nécessaires. La flexibilité est optimisée pour les besoins en alimentation fluides ou en extraction d'air, adaptée aux équipements tels que hottes de chimie ou fours de laboratoire. Les orifices de passage, définis à l'avance, permettent une intégration précise, que ce soit à travers le plafond ou les panneaux. Des passe-cloisons sont stratégiquement disposés pour le passage d'air comprimé, d'azote ou d'autres gaz nécessaires à votre laboratoire. Diverses options sont disponibles pour sécuriser et faciliter le passage des installations dans notre salle. Nous encourageons les consultations pour concevoir, à l'aide de la CAO, l'ensemble de la conception technique de votre projet. Ainsi, la salle sera livrée avec un minimum de modifications sur site. En tant que bureau d'étude et concepteur de salles blanches, notre approche est axée sur l'ingénierie de pointe, offrant une solution complète et adaptée aux besoins spécifiques de votre environnement de travail.

Aspect sécuritaire de la salle :

La conception de notre salle blanche intègre des aspects sécuritaires essentiels. La présence importante de panneaux transparents offre une surveillance efficace des opérateurs, permettant une détection rapide de tout problème potentiel, notamment en cas de malaise, intoxication ou chute. Cette caractéristique renforce significativement la sécurité des opérations. En outre, la structure et les matériaux de la salle permettent une réduction de bruit de 10 dB par rapport à l'extérieur, contribuant ainsi au confort acoustique des opérateurs. En option, des arrêts d'urgence peuvent être ajoutés aux quatre coins de la salle, et des portes de sécurité avec barre antipanique offrant une évacuation rapide et une alerte immédiate en cas de situation critique. Pour faciliter les communications avec l'extérieur, un interphone peut également être installé en option, renforçant ainsi les mesures de sécurité globales de la salle blanche.

Définitions des différentes contaminations particulaires :

• Le nombre de particules par m³ d'air (Ø > 0,5µ) : Site industriel : 400 millions ; Villes : 200 millions ; Bureau : 25 millions ; Campagne : 10 millions ; Salle ISO 8 : 3,530,000 ; Salle ISO 7 : 350,000 ; Salle ISO 6 : 35,300
• Agents biologiques : Les micro-organismes, incluant les organismes génétiquement modifiés, les cultures cellulaires, et les endoparasites humains, pouvant causer une infection, une allergie, ou une intoxication.
• Micro-organisme : Entité microbiologique, cellulaire ou non, capable de se reproduire ou de transférer du matériel génétique
• Culture cellulaire : Résultat de la croissance in vitro de cellules isolées d'organismes multicellulaires
• Médicaments cytotoxiques : Agents thérapeutiques inhibant les fonctions cellulaires, tels que la mitose, utilisés dans le traitement du cancer et d'autres maladies nécessitant un confinement important
• Prophylaxie : Processus actif (ou passif) visant à prévenir l'apparition ou la propagation d'une maladie

Liste des options disponibles :

• Interlockage des portes : interlock aimanté pour les portes, dans le but d'assurer une cascade de pression entre la salle et l'extérieur

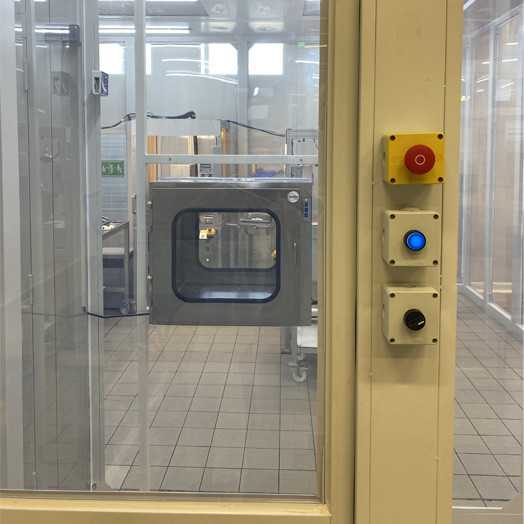

• SAS passe-cloison : nous proposons d'intégrer à la salle différents types de sas passe-cloison, soit en inox, soit en époxy, permettant ainsi d'isoler le passage du matériel lors des transferts
• Cache supérieur salle blanche : nous proposons un élégant habillage périphérique afin d'améliorer l'esthétique extérieure de la salle en partie supérieure
• Monitoring du système de gestion de la salle
• Portes anti-panique
• Pose de goulottes électriques
• Aménagement intérieur (paillasses, hottes de chimie, sorbonnes, mobilier de laboratoire)
• Salle plus grande que 48 m2
• Revêtement de sol
• Contrôle de l'humidité
• Contrôle de la température : pas possible

Une salle blanche éco-responsable :
Notre salle blanche incarne l'avenir de l'éco-responsabilité industrielle. Dotée de ventilateurs à basse consommation, d'éclairages LED et d'un système de contrôle intelligent adapté à la production, cette installation novatrice minimise sa consommation énergétique. Grâce à ces avancées technologiques, notre salle blanche fonctionne de manière quasi autonome, offrant ainsi une solution écologique et durable pour les opérations. En optant pour notre infrastructure, vous investissez dans une production responsable, respectueuse de l'environnement et conforme aux normes les plus strictes en matière de durabilité

Pose et installation :

La pose et l'installation sur site de nos salles blanches suivent un processus méthodique pour assurer une intégration sans faille. Livrée en caisses depuis notre usine de Grenoble, la salle comprend les panneaux, les flux, les vitrages, et l'ensemble du dispositif de construction nécessaire. Le transport se fait par camion jusqu'à votre usine, où notre équipe décharge la ou les caisses et achemine les éléments jusqu'au point d'utilisation. Une fois sur site, la salle doit être installée sur un sol régulier et droit pour maintenir l'équerrage des éléments. Nos équipes expérimentées suivent un schéma de montage bien éprouvé pour assembler la salle blanche. La préfabrication des éléments en usine permet un assemblage rapide tout en respectant les plans d'origine. Cette approche garantit un timing strict, éliminant toute improvisation ou retard supplémentaire. L'efficacité du processus d'assemblage permet de respecter les délais convenus, assurant une installation fluide et conforme aux exigences spécifiques de votre projet de salle blanche. Les prix affichés comprennent l'installation en France Métropolitaine.

Qualification de la salle par certificateur extérieur :

Nous offrons un service de qualification de nos salles blanches, conformément aux normes strictes d'ultrapropreté. Ce process est mené par un certificateur externe, spécialisé dans la qualification des environnements propres. Le certificateur effectue des mesures détaillées des paramètres aérauliques et fourni un rapport de conformité, prenant en compte le comptage particulaire, le taux de brassage de l'air, le renouvellement horaire, la température et l'hygrométrie.
Le comptage particulaire est réalisé en référence à la norme EN14644, avec une énonciation des tailles de particules cibles définies selon le choi ISO6 ou ISO8, sur 15 points de prélèvements spécifiques. Si requis, une cinétique de décontamination est également mise en œuvre.
Le certificateur élabore ensuite un rapport complet, conforme aux Bonnes Pratiques de Fabrication (BPF) et à la norme ISO14644, fournissant une documentation approfondie sur la qualité de l'environnement de la salle blanche. Cette démarche garantit une conformité rigoureuse aux normes en vigueur dans le domaine de l'ultrapropreté et atteste de la fiabilité et de la performance de nos salles blanches.
Le test d'intégrité des filtres n'est pas inclus dans cette prestation mais uniquement sur demande.
