Sorbonne d’extraction à flux laminaire vertical ISO7 – EN14175

En savoir plus sur Sorbonne d’extraction à flux laminaire vertical ISO7 – EN14175

Une sorbonne à double flux pour protéger l’opérateur et l’échantillon

Certaines manipulations de laboratoire nécessitent de maîtriser simultanément deux risques : l’exposition de l’opérateur aux vapeurs chimiques et la contamination particulaire des échantillons.

La sorbonne FH-LAMINAIRE réunit dans un même équipement les fonctions d’une sorbonne d’extraction conforme à la norme EN 14175 et celles d’un poste de travail sous flux laminaire vertical. Elle crée un environnement localisé à propreté particulaire contrôlée, sans qu’il soit nécessaire de transformer l’ensemble du laboratoire en salle propre.

Sa conception répond aux applications nécessitant une protection de l’opérateur et un environnement de travail ISO 7, lorsque le niveau de propreté ISO 5 proposé par la gamme INIFLOW n’est pas indispensable.

Fonctionnement du flux laminaire vertical

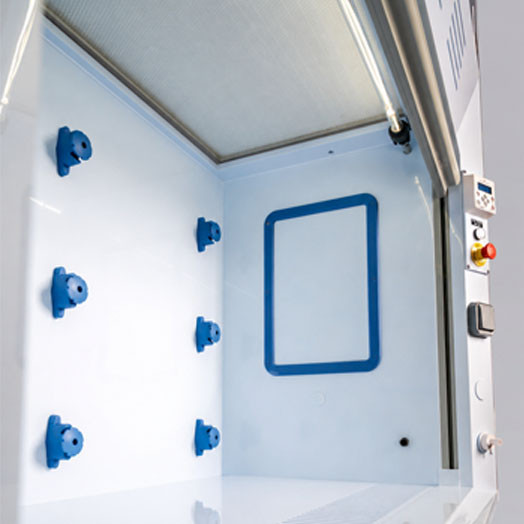

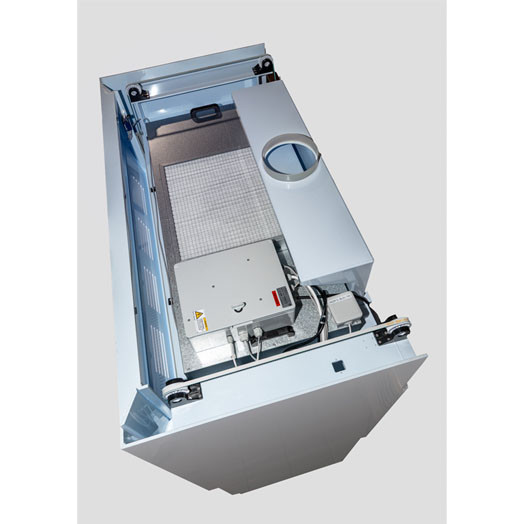

L’air alimentant la zone de travail traverse un filtre HEPA H14 installé en partie supérieure de l’enceinte. Il est ensuite diffusé verticalement selon un écoulement unidirectionnel descendant.

Ce flux d’air filtré balaie la surface de travail et limite l’apport de particules extérieures autour des échantillons. Après avoir traversé la zone de manipulation, il est repris par les perforations intégrées au plan de travail.

Le système de reprise capte simultanément :

• l’air propre insufflé par le flux laminaire vertical
• les vapeurs, fumées et aérosols générés par la manipulation
• l’air du laboratoire entrant par l’ouverture frontale de la sorbonne

L’air repris sous le plan de travail est ensuite dirigé vers le réseau d’extraction. Cette circulation évite que le flux vertical soit rejeté vers l’opérateur et maintient une aspiration orientée vers l’intérieur de l’enceinte.

L’équilibrage entre le débit du flux laminaire et le débit d’extraction est réalisé en fonction des dimensions de la sorbonne, de l’ouverture frontale et des caractéristiques du réseau aéraulique.

Protection de l’opérateur conforme à la norme EN 14175

La FH-LAMINAIRE repose sur la même base de construction que notre sorbonne de laboratoire en polypropylène certifiée EN 14175.

L’aspiration de l’air par la face avant crée une barrière aéraulique entre l’opérateur et la zone de manipulation. Les vapeurs chimiques, fumées et aérosols sont entraînés vers le plan de travail perforé, puis évacués par le réseau d’extraction.

Le contrôle électronique surveille les paramètres aérauliques de la sorbonne et alerte l’utilisateur en cas de variation susceptible d’affecter le confinement.

La vitre frontale en verre trempé constitue une barrière physique complémentaire. Son ouverture permet d’adapter l’accès à la manipulation tout en maintenant les conditions aérauliques définies pour l’équipement.

Protection des échantillons dans une zone de travail ISO 7

Le filtre HEPA H14 alimente l’enceinte avec un air à haute efficacité de filtration particulaire. Le flux vertical unidirectionnel contribue à réduire la présence de particules autour des produits, composants et échantillons manipulés.

La répartition du flux d’air et le design du plan de travail perforé ont été étudiés pour créer une zone de travail compatible avec une classification ISO 7.

Cette performance est vérifiée par comptage des particules en suspension dans l’air, selon un protocole réalisé par un organisme de contrôle indépendant.

La classification ISO 7 concerne la propreté particulaire de la zone de travail. Elle ne constitue pas une qualification de stérilité et ne remplace pas un poste de sécurité microbiologique pour la manipulation d’agents biologiques dangereux.

Une construction en polypropylène adaptée aux environnements chimiques

La structure, l’enceinte interne et le plan de travail sont réalisés en polypropylène blanc. Ce matériau présente plusieurs avantages pour les laboratoires utilisant des acides, des bases et différents produits chimiques corrosifs :

• résistance élevée à de nombreuses substances chimiques
• absence de surfaces métalliques exposées dans la zone de manipulation
• surface lisse et non poreuse facilitant le nettoyage
• faible sensibilité à la corrosion
• compatibilité avec les environnements à propreté particulaire contrôlée

Le plénum de rétention des eaux et des vapeurs est également fabriqué en polypropylène. Son design permet une reprise homogène de l’air et contient les coulures et résidus des manipulations. Il peut être relié à un drain d'évacuation ou à une récupération en fûts, sur demande.

La compatibilité chimique de l’équipement doit être vérifiée à partir des produits employés, de leurs concentrations, de leurs températures et des fiches de données de sécurité. Nos chimistes sont disponibles pour valider ce point.

Caractéristiques principales de la FH-LAMINAIRE

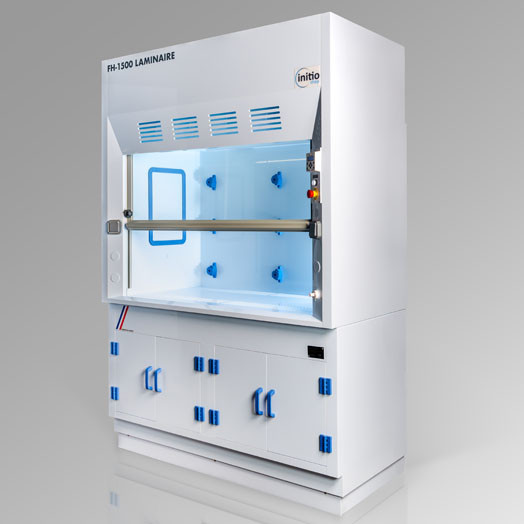

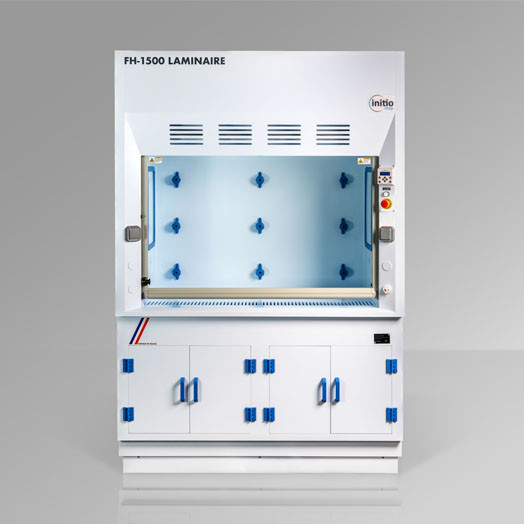

• Sorbonne autoportante en polypropylène blanc
• Conformité à la norme EN 14175
• Zone de travail à propreté particulaire classée ISO 7
• Filtre HEPA H14
• Flux laminaire vertical unidirectionnel

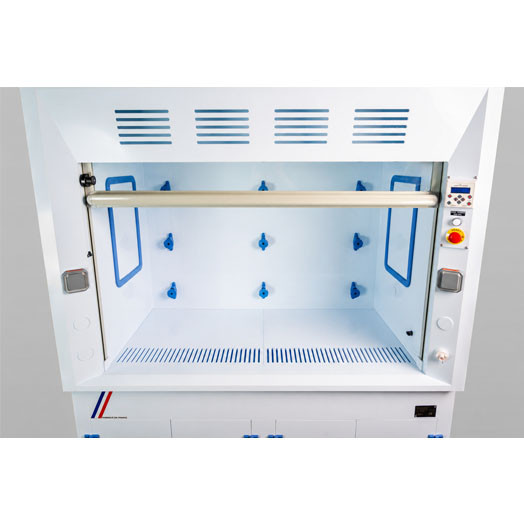

• Reprise de l’air par plan de travail perforé
• Aspiration simultanée de l’air entrant par la face avant
• Protection combinée de l’opérateur et de l’échantillon
• Contrôle électronique des paramètres aérauliques
• Vitre avant en verre trempé avec fonctionnement manuel par contrepoids (électrique sur demande)
• Éclairage LED intégré
• Plan de travail à une hauteur de 820 mm (920 mm sur demande)
• Structure disponible en quatre largeurs

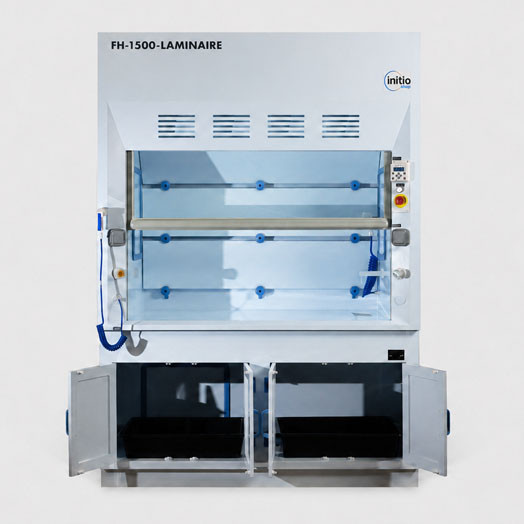

• Meuble inférieur en polypropylène avec placards sous extraction
• Raccordement à un réseau d’extraction adapté
• Marquage CE
• Garantie de 24 mois

Dimensions disponibles

La FH-LAMINAIRE est proposée en plusieurs dimensions :

• largeur extérieure de 1047 mm, avec une largeur intérieure utile de 787 mm
• largeur extérieure de 1247 mm, avec une largeur intérieure utile de 987 mm
• largeur extérieure de 1547 mm, avec une largeur intérieure utile de 1287 mm
• largeur extérieure de 1847 mm, avec une largeur intérieure utile de 1587 mm

La profondeur extérieure est de 800 mm et la profondeur intérieure utile de 560 mm. La hauteur de la zone de travail est de 820 mm.

Les caractéristiques électriques, le débit du flux laminaire, le débit d’extraction et la consommation énergétique dépendent de la largeur sélectionnée et de la configuration aéraulique retenue.

Options et équipements complémentaires

La sorbonne peut être personnalisée avec plusieurs équipements :

• vitre avant motorisée avec commandes en façade
• soufflette azote pour le séchage ou le nettoyage des pièces
• douchette alimentée en eau déionisée
• réseau de gaines pour le raccordement de la sorbonne

Le réseau d’extraction doit être dimensionné en tenant compte des pertes de charge, du débit requis, de la longueur des gaines et des autres équipements éventuellement raccordés.

Applications recommandées

La FH-LAMINAIRE est destinée aux procédés associant des produits chimiques et des échantillons sensibles à la contamination particulaire :

• préparation d’échantillons pour analyses chimiques
• préparation de composants et matériaux sensibles
• contrôle qualité et métrologie
• recherche et développement
• électronique et microélectronique
• optique et technologies de précision
• industrie pharmaceutique et cosmétique
• préparation de surfaces
• laboratoires de matériaux
• manipulation de produits nécessitant un environnement ISO 7 localisé

Elle convient aux laboratoires qui recherchent un niveau de propreté supérieur à celui d’une sorbonne conventionnelle, sans nécessiter l’environnement ISO 5 proposé par un équipement INIFLOW.

Installation, mise en service et formation

INITIO peut prendre en charge l’installation complète de la sorbonne dans vos locaux :

• acheminement et positionnement au point d’utilisation
• assemblage des parties haute et basse
• raccordement aux installations techniques
• raccordement au réseau d’extraction
• mise en service et réglage des flux d’air
• contrôle du fonctionnement de la sorbonne
• vérification du flux laminaire et de la zone de travail
• formation du personnel à l’utilisation de l’équipement
• présentation des opérations de nettoyage et de maintenance préventive

Ces prestations permettent de vérifier le fonctionnement de la sorbonne dans son environnement réel, en tenant compte de la ventilation du laboratoire et des perturbations aérauliques du local.

Faites étudier votre application

Pour dimensionner votre FH-LAMINAIRE, transmettez-nous la largeur souhaitée, les produits manipulés, leurs fiches de données de sécurité, les opérations réalisées, les équipements placés dans la zone de travail et les caractéristiques de votre réseau d’extraction.

INITIO vous accompagne dans le choix du modèle, le dimensionnement aéraulique, la définition des options et l’organisation de l’installation sur site.
